使用说明

计算栅格数据中值相同区域的几何属性并输出到结果属性表中，包括源栅格值、区域面积、区域周长、厚度、质心X坐标、质心Y坐标、长半轴长度、短半轴长度、椭圆方向值。

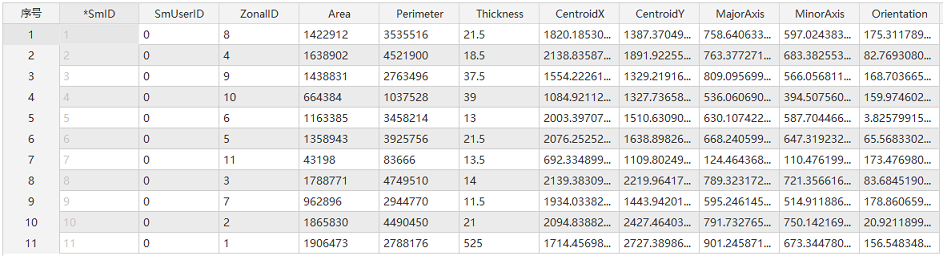

计算结果字段说明：

• ZonalID：区域ID即存储源栅格值的字段，为64位整型，其它属性字段都为双精度浮点型。

• Area：区域的面积。根据输入栅格数据中栅格值相同的像元构成一个分区，计算分区内像元数量与像元大小的乘积作为分区面积。

• Perimeter：区域的周长。根据构成分区边界的像元长度进行求和来计算每个分区的周长。

• Thickness：厚度。计算每个分区内从最外围像元到最深或最厚点的距离。

• CentroidX：质心点 X 坐标。通过计算每个分区形状的特征值和特征向量，创建椭圆来近似分区的几何，计算椭圆的中心作为分区的质心。

• CentroidY：质心点 Y 坐标。通过计算每个分区形状的特征值和特征向量，创建椭圆来近似分区的几何，计算椭圆的中心作为分区的质心。

• MajorAxis：椭圆长轴的长度。

• MinorAxis：椭圆短轴的长度。

• Orientation：椭圆方向角。X 轴与椭圆长轴之间的角度，正东方为0度，以逆时针方向为正方向，取值范围在 0 ~ 180 之间。如果特定区域的椭圆特征值计算为圆（长短轴相等），则其方向为90度。



数值单位说明：

• 椭圆方向角的单位为度；
• 其他属性值的单位均与源栅格数据的坐标系单位保持一致。

参数说明

参数名	参数释义	参数类型
栅格区域数据集	只支持整型像素格式的栅格数据集。值相同的栅格构成一个分区，每个分区不需要是连续区域，它可以由许多分散的区域组成。无值区域视为空白区域不参与计算	Dataset
目标数据源	指定的用于存储结果数据的数据源	Datasource
结果数据集名	指定的结果数据集名称	String

输出结果

参数名	参数释义	参数类型
属性表	结果属性表，属性字段包括源栅格值、区域面积、区域周长、厚度、质心X坐标、质心Y坐标、长半轴长度、短半轴长度、椭圆方向	DatasetVector
