SVG符号支持情况
可缩放矢量图形Scalable Vector Graphics (SVG)是一种用于描述二维矢量图形的标记语言。SuperMap 支持导入SVG文件作为点符号渲染地图中的点状地物。

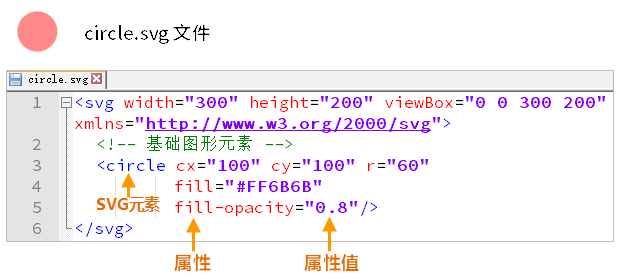

SVG文件基于XML语法构建，通过SVG元素和属性定义图形要素。SuperMap可导入符合SVG 1.1核心规范的静态矢量文件。
SVG元素表
下表针对SVG符号制作中常用的元素与属性，明确标注SuperMap支持情况，表格未列出的其他SVG元素与属性，SuperMap暂不支持。
- 支持：SuperMap支持对应的元素和专有属性，其他全局属性支持情况请参见下文《SVG全局属性表》。
- 部分支持：SuperMap部分支持对应的元素和属性。
- 不支持：SuperMap完全不支持对应的元素。
注意：导入后不支持的SVG文件内容将被忽略。SVG符号仅支持锁定宽高比的方式调整符号大小。
| 元素分类 | 元素 | 专有属性 | 描述 | SuperMap 支持情况 |
|---|---|---|---|---|
| 容器 | <svg> | width, height, viewBox, preserveAspectRatio, xmlns | 定义SVG画布，根容器 | 部分支持 不支持嵌套<svg> 不支持preserveAspectRatio |
| <g> | 分组容器，用于组合元素 | 支持 | ||
| <switch> | requiredFeatures, systemLanguage | 根据客户端支持的特性或系统语言选择首个符合条件的子元素渲染（常用于跨平台适配） | 不支持 | |
| 图形元素 | <rect> | x, y, width, height, rx, ry | 矩形 | 支持 |
| <circle> | cx, cy, r | 圆 | 支持 | |
| <ellipse> | cx, cy, rx, ry | 椭圆 | 支持 | |
| <line> | x1, y1, x2, y2 | 直线 | 支持 | |
| <polyline> | points | 折线（不闭合） | 支持 | |
| <polygon> | points | 多边形（自动闭合路径） | 支持 | |
| <path> | d, pathLength | 复杂路径（贝塞尔曲线等） | 部分支持 不支持pathLength |
|
| <marker> | 略 | 线端头或节点样式元素 | 不支持 | |
| 图案模板 | <pattern> | patternUnits，patternContentUnits，patternTransform，preserveAspectRatio，x, y, width, height，viewBox | 创建可重复填充的矢量图案 | 部分支持 不支持 stroke 引用 不支持preserveAspectRatio |
| 文本 | <text> | x, y, dx, dy, rotate, textLength, lengthAdjust, text-anchor | 文本元素 | 部分支持 不支持textLength, lengthAdjust，rotate, dx, dy |
| <tspan> | x, y, dx, dy, rotate, textLength, lengthAdjust | 文本子元素（用于多行或样式分段） | 部分支持 不支持textLength, lengthAdjust，rotate, dx, dy |
|
| <textPath> | href（或xlink:href）, startOffset, methond,spacing | 沿路径排列文本 | 不支持 | |
| 渐变与填充 | <linearGradient> | x1, y1, x2, y2, gradientUnits, spreadMethod,href（或xlink:href）,gradientTransform | 线性渐变 | 支持 导入后 gradientTransform属性设置的旋转（rotate）或倾斜（skewX）效果存在差异 |
| <radialGradient> | cx, cy, r, fx, fy, gradientUnits, spreadMethod,href（或xlink:href） | 径向渐变 | 支持 | |
| <stop> | offset, stop-color, stop-opacity | 渐变颜色坡度 | 支持 | |
| 滤镜与遮罩 | <filter> | id, x, y, width, height, filterUnits | 滤镜容器 | 不支持 不支持SVG滤镜与遮罩效果 |
| <feGaussianBlur> | stdDeviation, in | 高斯模糊 | ||
| <feColorMatrix> | type, values | 颜色矩阵变换 | ||
| <feOffset> | dx, dy | 偏移滤镜效果 | ||
| <mask> | maskUnits（userSpaceOnUse/objectBoundingBox）, maskContentUnits, x, y, width, height | 定义透明遮罩层，通过灰度值控制元素的可见区域（白色全显，黑色全隐，灰色半透明） | ||
| <clipPath> | id, clipPathUnits（userSpaceOnUse或objectBoundingBox） | 定义剪切路径，限制元素可见区域 | ||
| 交互与动画 | <a> | xlink:href, target | 超链接 | 不支持 不支持SVG交互与动画内容 |
| <animate> | attributeName, from, to, dur, repeatCount, values | 属性动画（基础动画） | ||
| 结构与引用 | <defs> | 无特殊属性 | 定义可复用元素 | 支持 |
| <use> | x, y, width, height, xlink:href | 引用已定义的元素 | 支持 | |
| <symbol> | id, viewBox, preserveAspectRatio | 可复用符号（需通过 | 不支持 | |
| <foreignObject> | 略 | 外部对象元素 | 不支持 | |
| 样式定义 | <style> | type、media | 用于在SVG中定义内部CSS样式规则 | 部分支持 不支持含有/**/和//注释的CSS样式描述 |
| 脚本 | <script> | type,xlink:href | 等同于 HTML 中的 script 元素 | 不支持 |
| 图像与外部资源 | <image> | x, y, width, height, xlink:href, preserveAspectRatio | 嵌入外部图像（PNG/JPEG/SVG） | 部分支持 不支持xlink:href属性引用外部图像文件 仅支持将图像的Base64编码数据直接赋值给xlink:href 不支持preserveAspectRatio |
| 元数据 | <metadata> | 略 | 嵌入非SVG数据（如XML/RDF） | 不支持 |
| <title> | 略 | 元素描述（辅助工具可见） | 不支持 | |
| <desc> | 略 | 元素详细说明 | 不支持 |
SVG全局属性表
下表从SVG元素全局属性角度，列出SuperMap支持的通用属性：
| 属性分类 | 属性名称 | 适用元素 | 描述 | SuperMap 支持情况 |
|---|---|---|---|---|
| 通用核心属性 | id | 所有元素 | 元素唯一标识符，用于引用或脚本操作 | 支持 |
| class | 所有元素 | CSS类名，用于批量样式控制 | 支持 | |
| style | 所有元素 | 行内CSS样式 | 支持 | |
| XLink 属性 | xlink:href | <use>, <image>, <linearGradient>... | 定义对资源的引用关系 | 支持 |
| 表现属性 (可作为 CSS 属性来使用) |
d | <path> | 定义路径命令序列（如M 0 0 L 100 100） | 支持 |
| fill | 所有图形元素 | 填充颜色或渐变/图案引用（支持十六进制、RGB、关键字或url(#id)） | 支持 | |
| fill-opacity | 所有图形元素 | 填充透明度 | 支持 | |
| stroke | 所有图形元素 | 描边颜色 | 支持 | |
| stroke-width | 所有图形元素 | 描边宽度 | 支持 | |
| stroke-linecap | <path>, <line> | 线端样式（butt/round/square） | 支持 | |
| stroke-dasharray | 所有图形元素 | 虚线模式 | 不支持 | |
| opacity | 所有元素 | 整体透明度 | 支持 | |
| 文本风格 | text-anchor | <text>, <tspan> | 文本锚点属性被用来描述该文本与所给点的对齐方式（开头、中间、末尾对齐） | 支持 |
| lengthAdjust | <text>, <tspan> | 文本长度调整方式：spacing（仅调整间距）、spacingAndGlyphs（调整间距和字形宽度） | 不支持 | |
| textLength | <text>, <tspan> | 强制定义文本渲染后总占位长度（含字间距和字形缩放） | 不支持 | |
| text-decoration | <text> | 控制文本装饰效果，如下划线、删除线 | 不支持 | |
| font-family | <text>, <tspan> | 字体名称 | 支持 暂不支持 MicrosoftYaHei-Bold 属性值形式 |
|
| font-size | <text>, <tspan> | 字体大小 | 支持 | |
| font-weight | <text>, <tspan> | 字体粗细：normal、bold、数值（如 700） | 部分支持 该属性值为数值时，若数值≥ 550，导入后效果同bold属性值；若数值< 550，导入后效果同normal属性值。 |
|
| fill | <text>, <tspan> | 文本颜色（支持十六进制、RGB、颜色名称） | 支持 | |
| 坐标与变换 | viewBox | <svg> | 定义画布坐标系（min-x min-y width height），控制缩放与自适应 | 支持 |
| transform | 所有图形元素 | 应用几何变换（平移、旋转、缩放等） | 支持 |
使用SVG符号注意事项
- 当使用嵌入图像的SVG符号设置图层风格时，建议使用SVG符号原始尺寸（即点符号大小设置为 0），防止图像拉伸导致显示失真。
