场景空间查询

使用说明

“场景空间查询”功能通过在绘制几何体在场景中查询与几何体在空间上具有相交、相离和包含拓扑关系的模型对象。目前支持绘制立方体、圆柱体、圆锥体和椭球体对模型对象进行查询。

操作步骤

  1. 在“工作空间管理器中”中的“场景”层级下右键选择“新建场景”,在“图层管理器”中加载模型瓦片。
  2. 在“场景”选项卡上的“浏览”组中,单击“场景空间查询弹出“场景空间查询”对话框,如图所示。

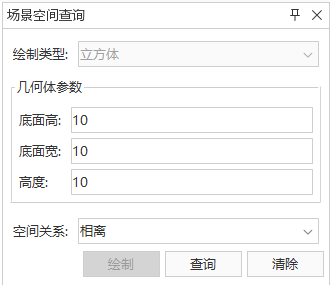

    图:“场景多边形查询”对话框
  3. 绘制几何对象:在“绘制类型”中选择要绘制的几何对象类型,点击“绘制”按钮,当鼠标变为“红点”表明被激活,在视口的目标位置单击鼠标左键进行绘制。在“几何体参数”中可以输入底面高、底面宽、高度的参数值来调整几何对象的大小。
  4. 设置查询的拓扑关系:单击“空间关系”下拉箭头选择要查询对象与几何体的空间关系类型,包括相交、相离和包含三种关系。
  5. 结果展示:点击“查询”按钮,在场景中与几何体产生相应空间关系的模型对象将会高亮显示。点击“清除”按钮将清除查询结果的高亮显示效果。

注意事项

在使用“场景空间查询”功能前需要在场景中加载模型缓存数据。
