使用说明

Box裁剪功能，通过对图层设定Box区域，从可视化层面立体显示Box区域内或者区域外的数据，并不会实际对数据进行裁剪操作。Box裁剪支持的数据类型有：模型数据集、空间三维模型瓦片数据(S3M)、管线数据集；不支持的数据类型有：CAD数据集、模型scv瓦片。

使用Box裁剪，可以在不进入模型内部的情况下，直接查看模型内部的情况。

功能入口

• 场景选项卡->浏览组->场景裁剪下拉菜单->Box裁剪

操作步骤

1. 打开已有场景，或新建三维场景，并提交目标数据。
2. 在场景选项卡上的浏览组中，单击场景裁剪下拉按钮，在弹出的下拉菜单中选择Box裁剪，弹出Box裁剪面板。
3. Box裁剪面板的图层列表中将显示当前场景中可参与裁剪的图层，支持通过勾选图层前的复选框来选择参与裁剪的图层。
4. 添加和调整裁剪区域：
   • 单击工具栏中的添加裁剪区域 按钮，在场景中绘制一个四边形区域，系统会自动生成一个以此区域为基准的Box。
   • 生成的Box的大小可以通过在面板上的裁剪区域设置模块输入底面长、底面宽、高、Z轴旋转角度值进行调整
   • 裁剪Box的位置信息可在面板的位置模块输入X、Y、Z值进行调整。

5. 设置裁剪风格：设置Box裁剪区域与数据相交边线的颜色。

6. 设置裁剪线风格：

   • 颜色：设置Box裁剪区域的颜色。

   • 透明度：设置Box裁剪区域的透明度

7. 单击工具栏中"可见"按钮可以控制Box裁剪区域显示与否，选中“可见性”按钮，可以显示裁剪区域的形状，反之则不显示。默认为选中“可见性”按钮。
8. 单击工具栏中 按钮可以删除裁剪结果。

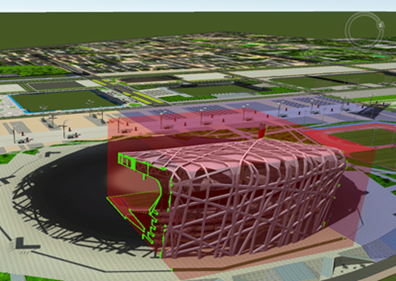

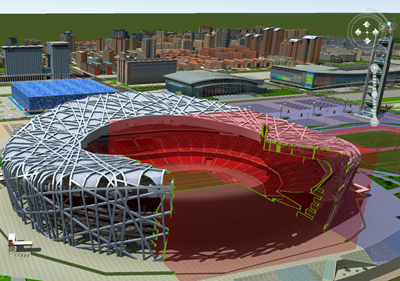

9. 根据使用需要，可以设置裁剪Box区域内数据或裁剪Box区域外数据。如下图，左图为显示裁剪Box区域外数据，右图为显示裁剪Box区域内数据。
