使用说明

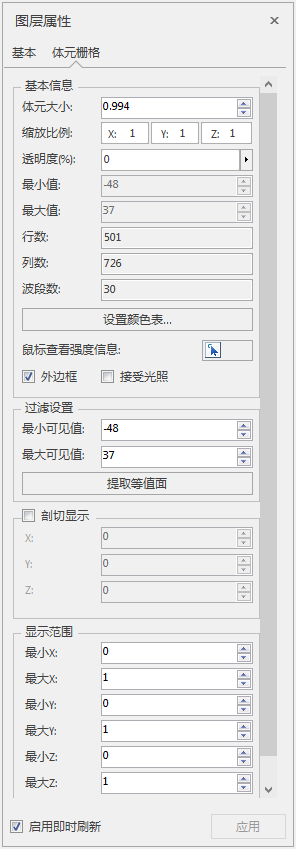

当在图层管理器中选中体元栅格图层作为当前图层，打开图层属性面板，会出现体元栅格模块，用于调整体元栅格图层的可视化效果。

功能入口

• 场景选项卡->属性组->图层属性按钮->图层属性面板->体元栅格模块
• 图层管理器->体元栅格图层右键菜单->图层属性->图层属性面板->体元栅格模块

参数说明

基本信息

• 外边框：设置是否显示体元栅格数据的外边框。
• 体元大小：通过体元大小右侧的上下箭头或直接输入数值来设置体元大小，即体元栅格能显示的体元数量。值域范围[0.1,1]
• 缩放比例(X,Y,Z)：设置体元栅格数据沿X、Y、Z轴向缩放的比例。
• 透明度(%)：设置体元栅格中体元的透明度，取值范围为[0,100]。值越大，数据越透明，当值为100时，数据全透明。
• 最大/小值：显示体元栅格中体元值的最大/小值。
• 行/列/波段数：显示体元栅格中体元的行/列/波段数。
• 颜色表：设置显示体元栅格的颜色表，具体设置见颜色表设置对话框。

鼠标查看强度信息

勾选鼠标查询强度信息后，单击鼠标左键获取体元栅格在该点处的位置和强度值，若体元的透明度为不透明，则为单个体元的强度值。

• 位置：按照（经度，纬度，高度）的形式显示选中位置处体元的位置。
• 强度：显示选中位置处体元的强度值。
• 接受光照：设置当前图层是否接受光照。

过滤设置

• 最大/最小可见值：设置体元栅格最大/小可见值（强度值），设置完成后仅显示最大可见值和最小可见度之间的体元栅格。
• 提取等值面：根据设置的最大/小可见值提取等值面，生成模型数据，详情请参见提取等值面。

剖切显示

剖切显示与显示范围为互斥模块。勾选后剖切显示复选框后，会根据指定参数剖切显示体元栅格数据。

• X：通过X右侧的上下键按钮或直接输入数值来调整在垂直于X轴方向的剖切面的位置，取值范围为[0,1]，0和1分别代表该轴向上的数据边界，中间值则按比例定位。
• Y：通过Y右侧的上下键按钮或直接输入数值来调整在垂直于Y轴方向的剖切面的位置，取值范围为[0,1]，0和1分别代表该轴向上的数据边界，中间值则按比例定位。
• Z：通过Z右侧的上下键按钮或直接输入数值来调整在垂直于Z轴方向的剖切面的位置，取值范围为[0,1]，0和1分别代表该轴向上的数据边界，中间值则按比例定位。

显示范围

剖切显示与显示范围为互斥模块。通过显示范围模块，可控制显示在X/Y/Z轴方向指定范围内的数据。

• 最小X：设置体元栅格数据在X轴的显示起始（最小）边界的位置。
• 最大X：设置体元栅格数据在X轴的显示结束（最大）边界的位置。
• 最小Y：设置体元栅格数据在Y轴的显示起始（最小）边界的位置。
• 最大Y：设置体元栅格数据在Y轴的显示结束（最大）边界的位置。
• 最小Z：设置体元栅格数据在Z轴的显示起始（最小）边界的位置。
• 最大Z：设置体元栅格数据在Z轴的显示结束（最大）边界的位置。
