使用说明

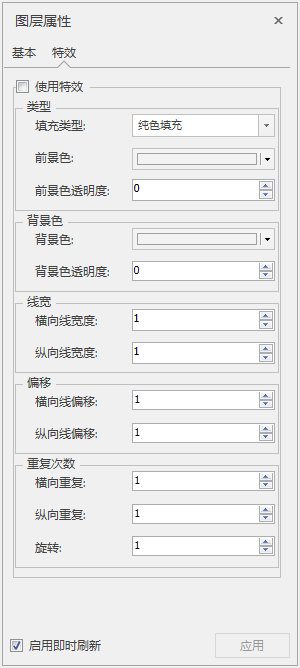

当在图层管理器中选中三维面图层作为当前图层时，打开图层属性面板，会出现特效模块，用于设置三维面图层的类型、背景色、线框、偏移、重复次数等属性，从而调整三维面图层的可视化效果。

功能入口

• 场景选项卡->属性组->图层属性按钮->图层属性面板->特效模块
• 图层管理器->面图层右键菜单->图层属性按钮->图层属性面板->特效模块

参数说明

使用特效

• 通过勾选使用特效复选框，激活特效参数设置控件，可以设置类型/背景色/线宽/偏移/重复次数等参数。

类型

• 填充类型：通过单击填充类型右侧组合框的下拉按钮，在弹出的显示列表中选择面对象的类型，包括纯色填充、条纹填充、点填充、棋盘填充、网格填充。
• 前景色：通过单击前景色右侧组合框的下拉按钮，在弹出的颜色面板中选择某一种颜色，则该三维面前景色将显示为指定颜色。
• 前景色透明度：通过单击前景色透明度右侧的上下箭头或直接输入数值来调整前景色的透明度，取值范围为[0,255]。

背景色

当面类型选择条纹填充、点填充、棋盘填充或网格填充时，背景色设置组内的控件可用，用于设置背景色的颜色、透明度。

• 背景色：通过单击背景色右侧组合框的下拉按钮，在弹出的颜色面板中选择某一种颜色，则该三维面背景色将显示为指定颜色。
• 背景色透明度：通过单击背景色透明度右侧的上下箭头或直接输入数值来调整背景色的透明度，取值范围为[0,255]。

线宽

当面类型选择网格填充时，线宽设置组内的控件可用，用于设置横向线宽度和纵向线宽度。

• 横向线宽度：通过横向线宽度右侧的上下箭头或直接输入数值来调整横向线宽度，取值范围为[0,20]。
• 纵向线宽度:通过纵向线宽度右侧的上下箭头或直接输入数值来调整纵向线宽度，取值范围为[0,20]。

偏移

当面类型选择的是条纹填充、点填充、棋盘填充、网格填充，偏移设置组内的控件可用，包括设置横向线偏移、纵向线偏移。

• 横向线偏移：通过横向线偏移右侧的上下箭头或直接输入数值来调整横向线偏移。
• 纵向线偏移:通过纵向线偏移右侧的上下箭头或直接输入数值来调整纵向线偏移。

重复次数

当面类型选择点填充、棋盘填充或网格填充时，重复次数设置组内的控件可用，用于设置横向重复、纵向重复、旋转。

• 横向重复：通过横向重复右侧的上下箭头或直接输入数值来调整横向重复次数。
• 纵向重复：通过纵向重复右侧的上下箭头或直接输入数值来调整纵向重复次数。
• 旋转：通过旋转右侧的上下箭头或直接输入数值来调整填充对象逆时针旋转的角度，取值范围为[0,1]。
