三维线图层特效

在图层管理器中选中三维线图层作为当前图层,“图层属性”界面中会出现特效的设置选项。首先需要勾选使用特效复选框,激活特效设置控件,包含三维线图层的线型、间断线、边框线、荧光线等属性设置的功能控件。

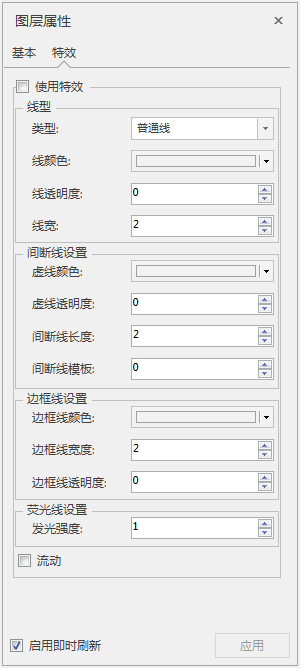

图:三维线特效设置参数

线型设置

  • 类型:可单击类型右侧组合框的下拉按钮,在弹出的显示列表中选择一种类型,包括普通线、带箭头、间断线、边框线、荧光线、间断线(带箭头)、荧光线(带箭头)。
  • 线颜色:可单击线颜色右侧组合框的下拉按钮,在弹出的颜色面板中选择某一种颜色,则该三维线的像元将显示为指定的色彩。
  • 线透明度:可单击线透明度右侧的向右箭头,弹出滑块,滑动滑块来调整透明度值,也可直接输入想要的透明度数值。
  • 线宽:通过线宽右侧的上下箭头来调整线宽,也可直接输入线宽值。

间断线设置

当线型选择的是间断线或间断线(带箭头),间断线设置组内的控件可用,包括设置间断线的颜色、透明度、长度、模版。

  • 间断线颜色:可单击线颜色右侧组合框的下拉按钮,在弹出的颜色面板中选择某一种颜色,则该间断线的像元将显示为指定的色彩。
  • 间断线透明度:可单击间断线透明度右侧的向右箭头,弹出滑块,滑动滑块来调整透明度值,也可直接输入想要的透明度数值。
  • 间断线长度:通过间断线长度右侧的上下箭头来调整间断线长度,也可直接输入间断线长度值。
  • 间断线模版:可单击间断线模版右侧的向右箭头,弹出滑块,滑块滑动来调整间断线模版值,也可直接输入间断线模版的数值,每个数值对应一个模版。

边框线设置

当线型选择的是边框线或边框线(带箭头),边框线设置组内的控件可用,包括设置边框线的颜色、宽度、透明度。

  • 边框线颜色:可单击边框线颜色右侧组合框的下拉按钮,在弹出的颜色面板中选择某一种颜色,则该边框线的像元将显示为指定的色彩。
  • 边框线宽度度:通过边框线长度右侧的上下箭头来调整边框线宽度,也可直接输入边框线宽度值。
  • 边框线透明度:可单击边框线透明度右侧的向右箭头,弹出滑块,滑动滑块来调整透明度值,也可直接输入想要的透明度数值。

荧光线设置

当线型选择的是荧光线或荧光线(带箭头),荧光线设置组内的控件可用,提供发光强度设置。

  • 发光强度:通过发光强度右侧的上下箭头来调整发光强度值,也可直接输入发光强度值。

复选框流动设置

只有当线型选择的是间断线或间断线(带箭头),流动复选框可用,当勾选流动复选框,间断线呈现流动特效。
