使用说明

当场景中的二维面/三维面/CAD图层处于可编辑状态时，可以选中图层中的某个面对象进行节点编辑。

功能入口

• 场景窗口->选中面对象

操作说明

二维面对象节点编辑

1. 将二维面数据集或CAD 数据集加载到场景中，并将图层设置为可编辑状态。
2. 在场景中选中需编辑节点的面对象，当前只能编辑场景中的一个面对象的节点，编辑操作包括移动节点、删除节点、添加节点等。

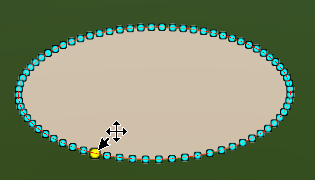

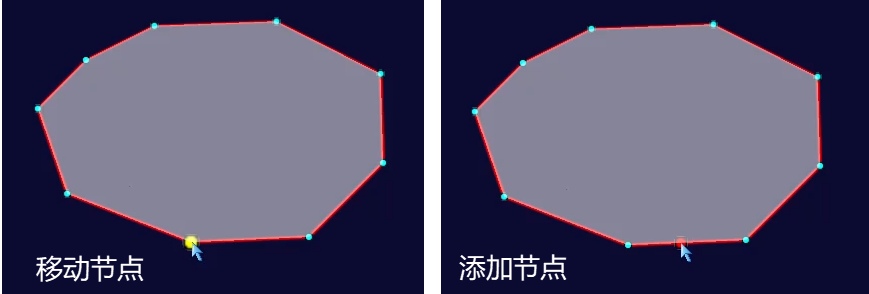

   • 移动节点：将鼠标放至面对象上的某个节点上，当节点颜色变为黄色时即已选中该节点，在选中的节点上按住鼠标左键不放，同时拖动鼠标，即可实现选中节点的移动，移动完成后，松开鼠标左键即可。以同样的方式进行其他节点的移动，移动节点后几何对象的形状会随之发生改变。
   • 删除节点：将鼠标放至面对象上的某个节点上选中该节点，按住 Shift+Delete 键即可将选中节点删除。

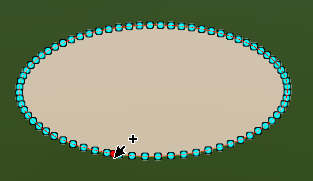

   • 添加节点：在选中面对象边界线上的任意位置处单击鼠标左键，即可在鼠标单击处添加一个新的节点。



三维面对象节点编辑

1. 将三维面数据集或CAD 数据集加载到场景中，并将图层设置为可编辑状态。

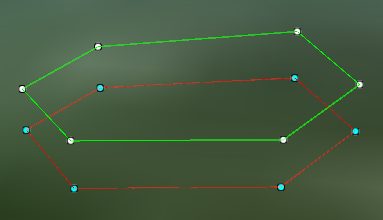

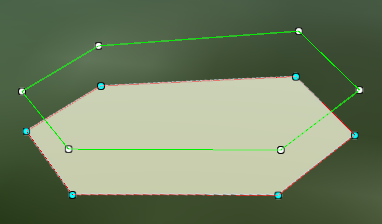

2. 在场景中选中需编辑节点的面对象，当前只能编辑场景中的一个面对象的节点。三维面对象包括范围面（绿色线框）和高程面（红色线框）。编辑操作包括移动范围面节点、移动高程面节点、删除节点、添加节点等。

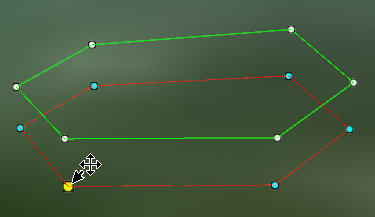

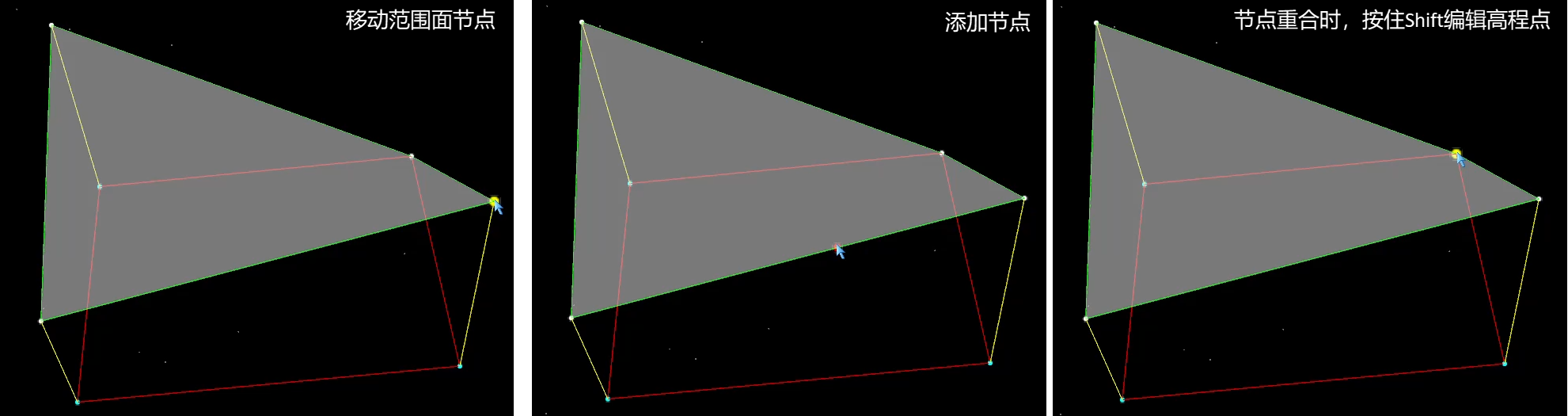

   • 移动范围面节点：将鼠标放至三维面对象的范围面某个节点上，当节点颜色变为黄色时即已选中该节点，在选中的节点上按住鼠标左键不放，同时拖动鼠标，即可实现选中节点的移动，移动完成后，松开鼠标左键即可。移动范围面节点后几何对象的形状会随之发生改变，高程面的范围也会随之改变。

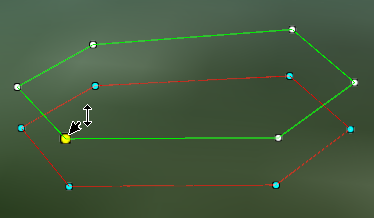

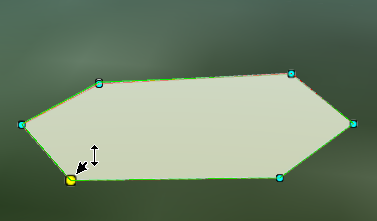

   • 移动高程面节点：将鼠标放至三维面对象的高程面某个节点上，当节点颜色变为黄色时即已选中该节点，在选中的节点上按住鼠标左键不放，同时上下拖动鼠标，即可实现选中节点高程值的改动，移动完成后，松开鼠标左键即可。移动高程面节点后几何对象的高程值会随之改变。
   • 删除节点：将鼠标放至面对象上的某个节点上选中该节点，按住 Shift+Delete 键即可将选中节点删除。
   • 添加节点：在选中面对象边界线上的任意位置处单击鼠标左键，即可在鼠标单击处添加一个新的节点。
