使用说明

由多边形构建房屋模型(可构建墙体、挑檐、屋顶)，在预览窗体中设置对象参数和材质后应用到图层或选中对象，起到快速建模的效果。支持二三维面图层（地理坐标系下）

操作步骤

1. 在工作空间管理器中右键单击“数据源”，打开包含2D/3D面数据集的数据源。将面数据集添加到场景中，并定位到该图层。
2. 在“三维地理设计”选项卡下的“规则建模”组中单击“构建房屋”按钮，弹出“构建房屋”对话框。如下图所示：

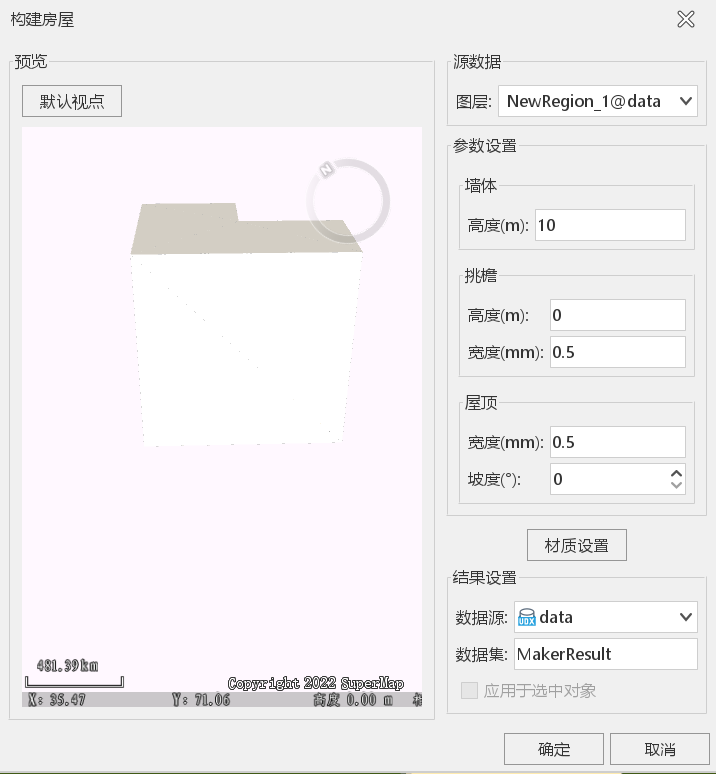

   图：“构建房屋”对话框

3. 源数据选择，鼠标单击图层右侧的下拉箭头，在弹出的下拉选项中选择构建房屋所在的图层。
4. 设置墙体的高度，挑檐的高度与宽度，屋顶的宽度和坡度等参数。
   • 墙体高度：带构建房屋墙体部分的高度值，可以通过直接输入数值设置，也可以选取记录高度值的属性字段。
   • 挑檐高度取值范围为-1至1，默认值为0，高度取正值有效。
   • 宽度取值范围为-1至1,默认值为0.5，宽度取0时，挑檐刚好和墙体重合。
   • 屋顶宽度默认值为0.5。
   • 屋顶坡度默认为0，值越大，屋顶越陡峭，取值范围为0至89度。
5. 设置完房屋的参数后，可对房屋的墙体、挑檐、屋顶设置材质。弹出“材质编辑”对话框，如下所示：

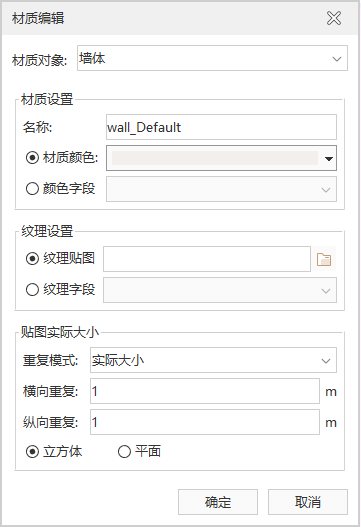

   图：“材质编辑”对话框

6. 结果数据：设置结果数据的存放信息。
   • 数据源：当工作空间中打开有多个数据源时，选择一个数据源存放结果数据。如果只打开了一个数据源，则结果数据集默认添加到文本框会获取的数据源下。
   • 数据集名称：默认数据集名称为MakerResult。可自行定义，输入字符串作为结果数据集的名称。
7. 设置完以上参数，点击“应用”按钮，完成房屋的构建。在指定的结果数据源下生成一个与数据集名称命名的模型数据集。

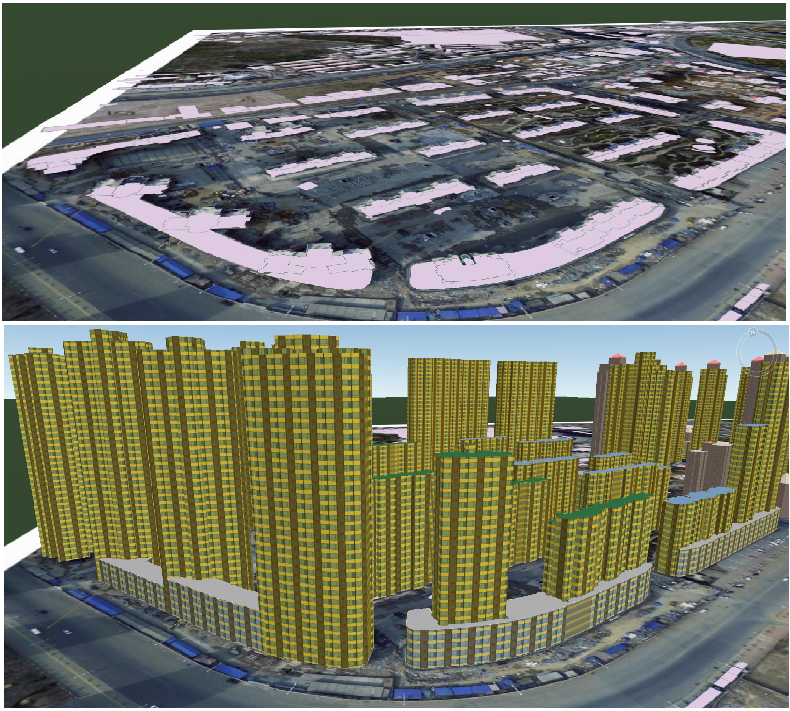

   图：房屋构建效果图

注意事项：

1. 使用构建房屋功能，需要先打开一个2D/3D面数据集图层。
2. 屋顶的坡度单位是度。
3. 墙体的高度、挑檐的高度及屋顶的坡度不同时为0时，材质设置可用。
4. Shift+鼠标左键对图层中的面对象进行多选。
