使用说明

图例是集中于地图一角或一侧的地图上各种符号和颜色所代表内容与指标的说明，有助于更好的认识地图。它具有双重任务，在编图时作为图解表示地图内容的准绳，用图时作为必不可少的阅读指南。在当我们需要为当前布局中的地图对象添加图例时，可以通过绘制图例实现。

功能入口

• 对象操作选项卡->对象绘制组->图例。

操作步骤

1. 选中布局窗口中的一个需要绘制图例的地图。
2. 对象操作选项卡->对象绘制组->图例按钮 。提供图例和自定义图例两种方式。
3. 绘制图例位置：在当前布局窗口中需要绘制图例的位置，单击并拖拽鼠标，弹出选择图层对话框。
4. 选择图层对话框中，可进行如下操作：
   • 图层过滤：
     • 隐藏文本和标签专题图图层：选中则隐藏图层列表中的文本和标签专题图图层，默认选中；不选中，在图层列表中正常显示文本和标签专题图图层。
     • 仅显示地图可见图层：选中则仅显示图层管理器中设置了可显示状态的图层，默认选中；不选中，显示图层管理器中的所有图层。
   • 可通过工具栏中的置顶、上移、下移、置底按钮，调整图层列表顺序。
   • 搜索：可直接在搜索框中通过关键字搜索定位图层。
   • 当前地图图层列表：可通过图层列表前的复选框，选择在图例中展示的图层。
5. 确认图层后，则会在绘制图例位置处添加所选图层的图例。
6. 修改图例属性，选中图例右键属性，在左侧弹出的布局对象属性窗口修改图例相关属性，包括基本和空间信息。以下为您介绍基本中的相关参数：
   • 地图名称：用于显示当前图例关联的地图的名称。
   • 图例标题：用于设置并显示当前图例的名称，默认为“图 例”。
   • 图例列数：用于设置并显示当前图例的列数，默认为3。
   • 填充颜色：该下拉按钮用于设置当前图例整体的填充背景色。单击该按钮，您可在弹出的颜色面板中选择一种默认颜色或自定义一种颜色作为当前图例的背景色。
   • 字体设置：字体设置区域用于设置图例标题、图例项、图例子项的字体风格。其中，图例项是指矢量图层的图例；图例子项指是专题图图层子项的图例，包括单值专题图、分段专题图、统计专题图、等级符号专题图。单击相应项右侧的下拉按钮，弹出字体风格设置的下拉对话框，用户可在相应对话框中设置当前图例中标注的字体风格。具体设置方法参考：修改统一风格标签专题图的“风格”选项卡文本风格的设置方法。
   • 边框边距：边框间距区域上、下、左、右四个标签右侧的数字显示框用于设置当前图例的边框与内部图例的间距大小。
   • 图例项\图例子项可见性：勾选图层复选框，则表示图例项或图例子项的可见，为勾选则表示不可见。
   • 图例项自动更新：根据地图显示范围的变化图例项自动更新，使图例与关联的地图同步。选中，图例项会随着地图显示范围自动更新，默认不选中；不选中，则显示图例项列表中设置的内容，图例项不会随着地图框范围内数据的范围变化而变化。

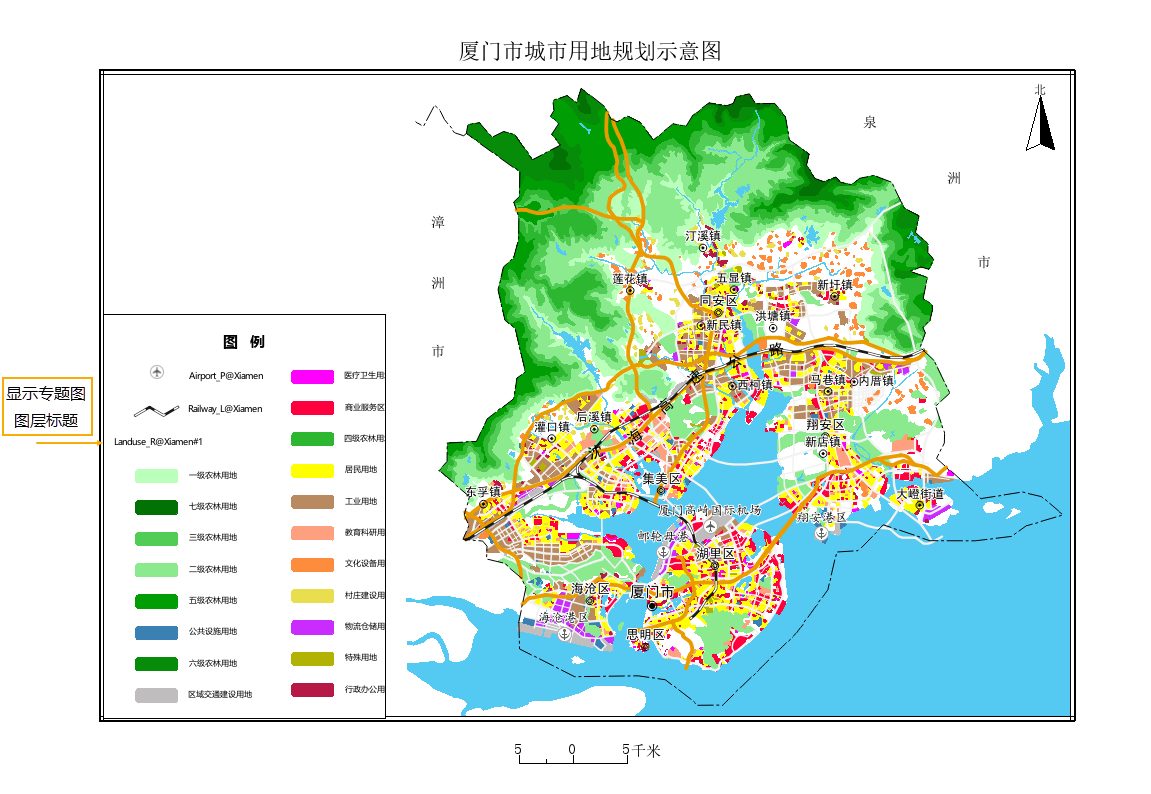

   • 显示专题图图层标题：默认选中，显示专题图图层的标题，不选中则只显示专题图层不显示，同时在字体设置分组下新增专题图图层标题字体设置。
