计算转换模型参数实例

使用说明

SuperMap支持通过重合点选取、坐标转换模型、精度评价等操作,计算出常用的四参数、七参数的参数值,用户可利用该参数值进行数据成果坐标系的转换。

准备工作

  • 实例说明:用户有一份某区域的1980西安坐标系矢量数据,现在希望将其转为2000国家大地坐标系。该用户在测区内测得一些控制点,这些控制点有1980西安坐标,同时也有2000国家大地坐标。以下以该数据转换为例进行操作步骤的详细说明。
  • 准备工作:选取1980西安坐标系坐标和2000国家大地坐标系坐标的控制点作为重合点文件。
  • 重合点的选取对于转换参数的计算至关重要,用户需选取两个坐标系下均有坐标成果的控制点作为重合点。
    • 重合点选取的基本原则:等级高、精度高、分布均匀、覆盖整个转换区域、局部变形小。
    • 重合点数量要求:一般情况,向2000系转换重合点的选取,不少于6,外部检核点不少于6,点位都要均匀分布覆盖整个转换区域。考虑到可能存在粗差点,需要多准备几个重合点作为备用。总之,重合点应尽可能多选取。

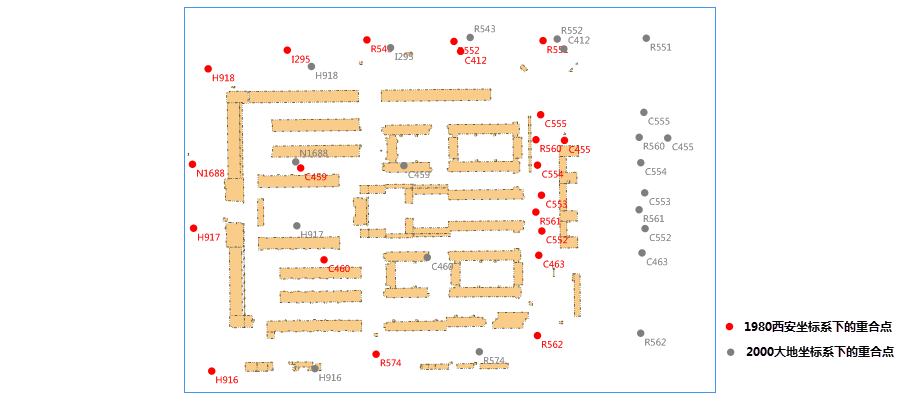

    图:数据重合点

功能入口

  • 开始选项卡->数据处理组->投影转换下拉按钮->转换模型参数计算

操作说明

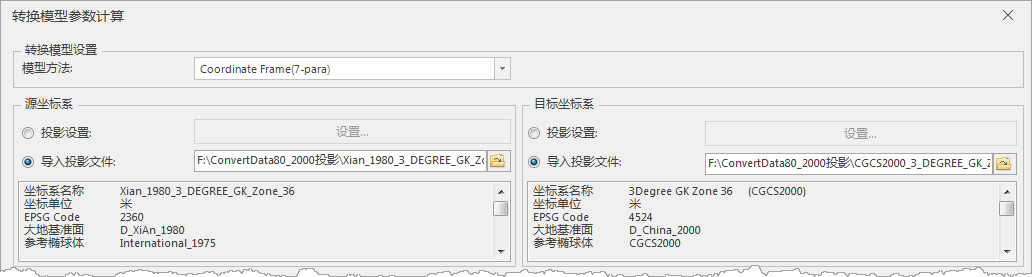

图:“转换模型参数计算”对话框
  1. 转换模型设置:选择转换的模型方法,单击“模型方法”标签右侧的下拉按钮,弹出的下拉菜单列表显示了程序提供的五种转换模型,包含 Position Vector(7-para)(位置矢量变换)、Coordinate Frame (7-para)(坐标框架旋转变换)、China_3D_7P(7-para)(三维七参数转换模型)、China_2D_7P(7-para)(二维七参数转换模型) 及 China_2D_4P(7-para)(二维四参数转换模型)

    由于转换模型的选取受控制点坐标系及转换区域的影响,采用哪种模型方法要视具体情况而定。在《大地测量控制点坐标转换技术规程》中给出了关于转换模型适用范围,用户可根据源数据控制点所属坐标系,依照转换模型的适用区域范围选择转换模型。有关转换模型和适用范围请参考转换模型

  2. 设置相互转换的坐标系类型,即源坐标系和目标坐标系。程序支持地理坐标系、投影坐标系以及二者的相互转化:
    • 源坐标系设置:可在源坐标系处设置源数据的坐标系,坐标系设置有以下两种方式:
      • 投影设置:选择投影设置单选框,单击设置...按钮,选择程序提供的一种与源点数据相同的地理坐标系或投影坐标系,将其设置为当前坐标系。设置投影的具体操作,请参考投影设置
      • 导入投影文件:选择导入投影文件单选框,单击选择按钮,选择投影信息文件并导入即可。
    • 目标坐标系设置:设置转换后的数据坐标系类型。
  3. 重合点设置:输入具有源坐标系坐标和目标坐标系坐标的重合点。重合点坐标格式需同上一步设置的源坐标系和目标坐标系相一致,否则程序将提示控制点坐标格式错误。

    可通过创建匹配点串导入重合点文件手动输入三种方式添加重合点:

    • 创建匹配点串:当重合点以数据集形式存在在数据源中,可单独指定源数据、目标数据中重合点字段信息,使源数据与目标数据通过指定字段值建立连接关系,可单击重合点设置工具栏中的创建匹配点串按钮,在创建匹配点串对话框执行操作。
    • 导入重合点:单击重合点设置工具栏中的导入按钮,导入重合点文件(.txt)。重合点文件(.txt)文件格式参考如下图所示:

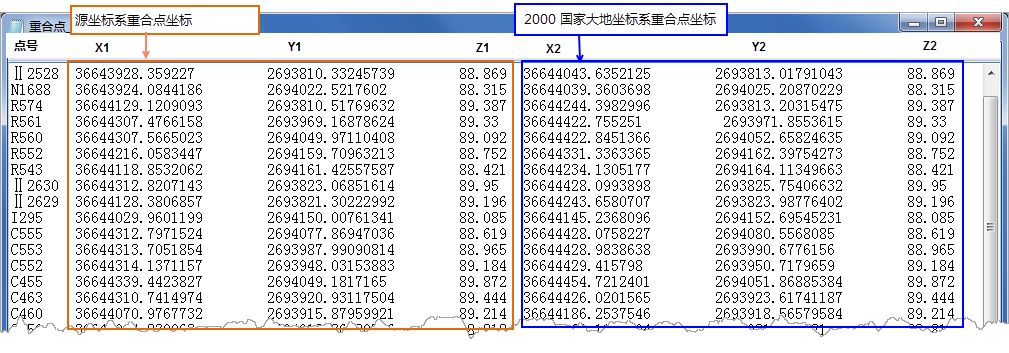

      图:重合点(.txt)文件
    • 手动输入:单击重合点设置工具栏中的 “添加数据”按钮,在重合点列表框中,新增一条记录,可手动输入重合点对应坐标。
  4. 导入重合点后,在列表框中可查看重合点的详细信息,您可通过勾选采用处的复选框,设置参与坐标转换参数计算的点,采用的控制点对不能少于6组。

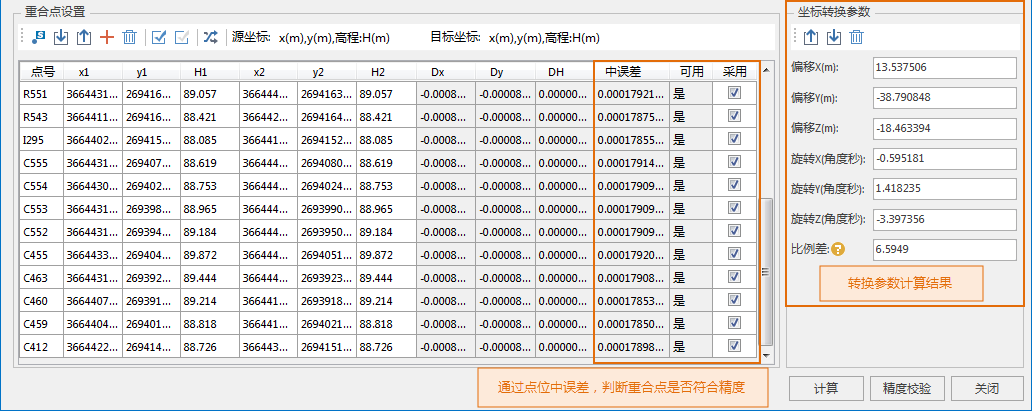

  5. 计算坐标转换参数:单击“计算”按钮,执行坐标转换参数计算,计算得到如下结果:

    ① 程序将重合点代入转换模型,利用最小二乘法计算得到转换参数;包含偏移X、偏移Y、偏移Z、旋转X、旋转Y、旋转Z和比例差。其中偏移X,偏移Y,偏移Z的单位为“米”;旋转X,旋转Y,旋转Z的单位为“角度秒”;比例差为百万分之一(ppm)。

    ② 计算得到重合点坐标残差(Dx、Dy、DH)及点位中误差,程序判定坐标残差大于3倍点位中误差的重合点为不可用点,即在可用一栏显示为;反之满足精度要求。

    注:为提高转换参数的精度,用户可将不可用的重合点剔除或设置为不采用,重新计算转换参数。


  6. 精度校验:单击精度校验按钮,弹出精度校验对话框,导入未参与计算转换参数的重合点作为外部检核点,其点数不少于6个且均匀分布;采用内符合精度和外符合精度评定,依据计算转换参数的重合点残差中误差评估坐标转换精度,残差小于3倍点位中误差的点位精度满足要求。
  7. 导出转换参数:精度校验合格后,单击坐标转换参数组合框中的导出按钮,即可将计算的转换参数导出为投影转换参数文件(*.ctp)。
  8. 将导出的投影转换参数文件(*.ctp)对控制点区域的整个数据集进行投影转换,有关数据集投影转换的内容,请参看数据集投影转换,在“投影转换参数设置”对话框中导入计算所得的转换参数。从而实现整个数据集的投影转换。

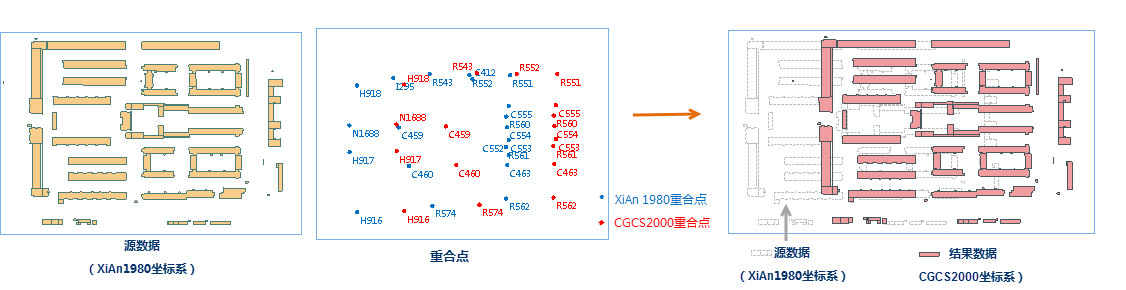

  9. 将转换后的数据与转换前数据叠加显示结果如下图所示:
  10. 图:转换前后数据比对
