影像数据集属性面板包含数据集、坐标系、影像信息三个模块的内容，下面详细介绍每个模块的具体信息：

数据集

在属性面板中单击数据集，即可查看当前选中影像数据集的属性信息，参数描述如下：

• 基本信息：
  • 名称：显示影像数据集的名称。
  • 文件路径：显示影像数据集所在的路径，当以文件型数据源的方式打开影像文件时，显示此参数。
  • 文件大小：显示影像文件的大小，当以文件型数据源的方式打开影像文件时，显示此参数。
  • 类型：显示数据集的类型。
  • 表名：对于数据库型数据源，显示此数据集在数据库中所对应数据表的名称；对文件型数据源，显示此数据集属性表的名称。
  • 编码：显示影像数据集的编码方式，即数据集存储时的压缩编码方式，有关数据集的编码方式的详细内容，请参见：数据集存储时的压缩编码方式列表。
• 数据集范围：
  • 上、下的值为沿 Y 轴方向（即‘Y=’）的两个边界；左、右的值为沿 X 轴（即‘X=’）方向的两个边界，数值的单位与数据集的单位相同。可直接输入数值进行修改，单击属性面板右下角的应用按钮即可生效。
    注意事项：

    若原始影像数据集没有范围，则属性面板数据集范围中右、上的值分别表示数据集的分辨率*列数，分辨率*行数。

  • 复制粘贴：单击复制按钮可复制当前数据集范围，也可单击粘贴按钮，即可将复制范围的左、下、右、上值设置到当前范围。
• 数据集描述：显示影像数据集的描述信息，用户可以编辑数据集的描述信息。

坐标系

单击属性面板中的坐标系，即可将面板显示内容切换为当前选中影像数据集坐标系信息，参数描述如下：

• 坐标系名称：显示影像数据集的坐标系信息。
• 地理单位：显示影像数据集的距离单位。
• 坐标系信息：显示影像数据集投影的详细描述信息。

坐标系信息显示区域上方的按钮功能说明：

• 重设：单击此按钮，弹出投影设置对话框，重新设置该数据集的坐标投影信息。具体设置方法，参见投影设置窗口。
• 复制：单击该按钮，弹出复制坐标系对话框，可复制坐标系信息作为当前数据集的投影信息。系统提供了3种复制坐标系的方式：复制当前工作空间中已有数据源坐标投影信息、复制当前工作空间中已有数据集的坐标投影信息、从本地复制指定的投影信息文件。系统支持7种投影信息文件，分别是：TIFF文件（*.TIF）、SIT文件（*.SIT）、Erdas Image文件（*.IMG）、ArcGIS Shapefile 文件（*.SHP）、MapInfo交换格式（*.MIF）、MapInfo TAB 文件（*.TAB）、投影信息文件（*.XML）。
• 导出：导出数据集投影为投影信息文件（*.xml）。
• 导入：导入保存有坐标系信息的*.xml文件，将使用文件中的坐标系作为数据集的坐标系。
• 转换：单击此按钮，弹出投影转换对话框，转换选中数据集的当前投影信息。具体设置方法，参见投影转换中关于投影转换对话框的操作说明。

影像

单击属性面板中的影像选项，面板将显示该影像数据集的图像属性信息。

影像信息：

• 波段数：显示多波段影像数据集所包含的波段的数目。
• X 分辨率：显示影像数据集 X 方向的分辨率。
• Y 分辨率：显示影像数据集 Y 方向的分辨率。
• 栅格分块：显示了当前影像数据集栅格分块的大小，如上图所示，每256*256个像素会存储为一个栅格块，进行数据处理时一个栅格块一起处理。
• 无值：指影像数据中没有实际意义的值，用RGB十进制整数值表示。当将数据集添加到地图窗口后，可重新设置数据的无值。在图层属性面板中无值的表达与颜色模式挂钩，如颜色模式为RGB，无值为96555，则在图层属性面板中显示为（1,21,43）。

• 行数：显示影像数据集像元阵列的行数。
• 列数：显示影像数据集像元阵列的列数。

影像元信息：

当以*.xml、*.txt、*.tif或*.tiff格式打开带有RPC信息的遥感原始影像文件时，提供此分组的属性信息。

• 传感器名称：显示获取遥感影像文件的传感器名称。如GF-2、SuperView-1。
• 产品名称：显示获取遥感影像文件时，对该文件的唯一标识ID。
• 采集日期：显示获取遥感影像文件时的日期。如2017-10-21。
• 云量（%）：显示遥感影像文件的云量覆盖度。0%表示无云，100%表示完全覆盖。
• 太阳方位角（°）：显示获取遥感影像文件时，影像中心点和太阳连线的地面投影线与该点地理经线之间的夹角。
• 太阳高度角（°）：显示获取遥感影像文件时，影像中心点至太阳方向与水平面的夹角。
• 传感器方位角（°）：显示获取遥感影像文件时，影像中心点和传感器连线的地面投影线与该点地理经线之间的夹角。
• 传感器高度角（°）：显示获取遥感影像文件时，影像中心点至传感器方向与水平面的夹角。

波段信息：

• 索引：显示多波段影像数据集当前所显示的波段的索引值，从0开始编号。
• 名称：显示影像数据集各个波段名称。
• 像素格式：显示影像数据存储的位数，即每个像素采用多少比特（bit）进行表示。
• 最小值：显示对应波段中的最小像元值。
• 最大值：显示对应波段中的最大像元值。
• 辐亮度增益：显示将传感器上记录的图像亮度DN转换为辐亮度的系数。当以*.xml、*.txt、*.tif或*.tiff格式打开带有RPC信息的遥感原始影像文件时，显示此参数。
• 辐亮度偏置：显示将传感器上记录的图像亮度DN转换为辐亮度的偏移量。当以*.xml、*.txt、*.tif或*.tiff格式打开带有RPC信息的遥感原始影像文件时，显示此参数。
• 太阳辐照度：显示太阳辐射经过大气层的吸收、散射、反射等作用后到达固体地球表面上单位面积单位时间内的辐射能量。单位：W/㎡。当以*.xml、*.txt、*.tif或*.tiff格式打开带有RPC信息的遥感原始影像文件时，显示此参数。

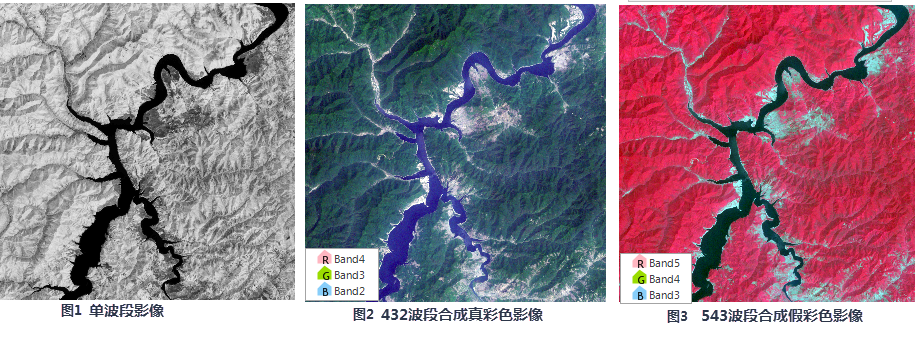

当数据为单波段影像时，可添加多个单波段影像自由组合成为多波段影像显示。例如，在Landset 8 影像数据中，以单波段存放影像文件。现将这些波段进行组合显示，以获取更直观的数据信息。

1. 添加波段：点击添加按钮，在选择对话框中加入组合波段的数据集。
   • 波段432组合，为真彩色影像合成，该组合能够用于各种地类识别，波段组合得到如下图2所示的结果。
   • 波段543组合，为标准假彩色合成，该组合波段可用于植被分类、水体识别，用来监测植被、农作物和湿地，波段组合得到如下图3所示的结果。
2. 删除波段：若需要移除加入的单波段数据，在波段列表框中选中某一个波段记录后，点击删除按钮即可。

统计信息：

• 当影像数据集已经计算过统计信息，在统计信息列表中将显示影像数据集各波段的像元信息。
• 当影像数据集未计算过统计信息，在统计信息处将提示：“当前数据未计算统计信息”，用户可通过右侧的统计按钮，对数据信息进行统计。

其它：

• 金字塔：显示影像数据集是否已创建金字塔。
• 直方图：显示栅格数据集是否已经创建直方图，若已创建，可通过右边的浏览按钮进行查看，若未创建，可通过右边的创建按钮创建直方图。
• 显示范围：用于设置栅格数据集在地图中的显示范围。对选中的栅格数据集设置显示范围后，该栅格数据集将仅显示所设范围内的信息，而其余部分是不可见的。

  单击右侧的设置按钮，会弹出设置显示范围对话框，可以将当前工作空间的某一面数据集作为所选栅格数据集的显示范围；也可以单击过滤表达式右侧按钮，则弹出 SQL 表达式对话框，在该对话框中设置过滤表达式，以此控制栅格数据集的显示范围，具体内容请参见通过 SQL 语句进行查询。

  单击重置按钮，可将数据集显示范围重置为完整显示数据集。
