使用说明

生成深度区是海图数据预处理的重要步骤，它将水域划分为不同深度的区域，提供水深的直观分布，以便导航员和研究人员快速识别不同深度的水域。等深区的生成基于已有的等深线数据，形成面状数据。

操作步骤

1. 导入用于生成等深区的等深线数据集。
2. 海图选项卡 -> 海图数据处理组 -> 生成深度区按钮，弹出生成深度区对话框。
3. 进行参数设置：
   • 源数据：将等深线数据设置为源数据集，并设置必填项属性字段为存储水深的字段，如VALDCO。
   • 关联水深点：为避免生成的深度区中，仅由一条等深线围成的深度区面对象出现最大深度值（DRVAL2）和最小深度值（DRVAL1）相等的情况（将导致 S-58 数据检查时报错（ID：1779）），您可以设置用于生成等深线的关联水深点数据。添加后，系统将会利用这些测深点的信息，结合邻近深度区的数据来判断该区域到底是“深坑”还是“峰顶”。

     根据判断结果，系统会自动提取这个区域内的最大或最小深度值：

     • 如果形成的是“深坑”（区域内部越深的地方值越大）：
       最小深度值（DRVAL1）直接采用等深线上的深度值；
       最大深度值（DRVAL2）采用等深线内最深的测深点的深度。如果找不到这个测深点，则设置为 UNKNOWN。
     • 如果形成的是“峰顶”（区域内部越高的地方值越小）：
       最大深度值（DRVAL2）直接采用等深线上的深度值；
       最小深度值（DRVAL1）则采用等深线内最浅的测深点的深度。如果找不到这个测深点，则设置为 UNKNOWN。
   • 水域范围：置水域范围来限制需要生成深度区的区域，支持通过过滤表达式进行更复杂的控制。
   • 结果数据：设置结果数据集名称和保存的数据源。

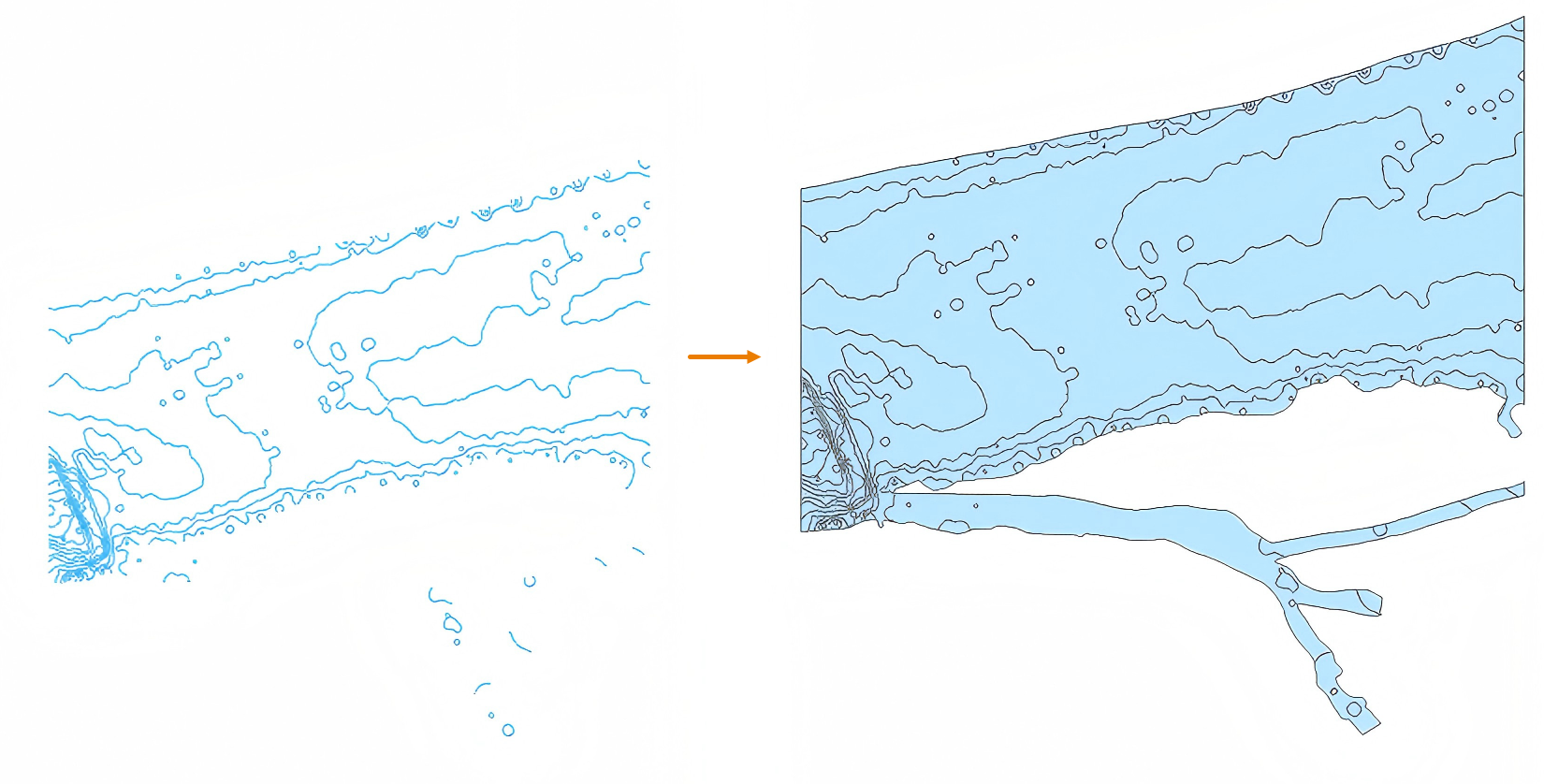

4. 点击运行按钮即可完成由等深线数据生成深度区。例：



5. 在此基础上，确认生成的深度区没有问题后，可通过物标追加功能，将其追加到海图分组中。注意，生成的深度面将自动把最大深度值存储在 DRVAL2 字段、最小深度值存储在 DRVAL1 字段中。进行物标追加时，需要对字段进行匹配设置。
