可视域分析
使用说明
可视域分析是在栅格数据的表面,对于一个或者多个观察点,基于一定的相对高度,提取给定长度范围和方向范围内所能看到的区域,并将分析结果输出为一个栅格数据集。
- 附加高程值作为观察点的总高程组成部分之一,对可视域的分析结果有重要影响,因此需要了解观察点的表面高程值以及附加高程值,以保证分析结果更符合实际情况。
- 观测半径默认值为0,表示在整个分析区域内进行查找,观测半径的单位与参与分析的栅格数据集保持一致。
- 当有多个观察点时,可视域的分析结果可以是所有观察点的可视区域的并集或者交集。当使用“共同可视域”参数时,表示取所有观察点的可视区域的交集,否则取所有观察点的可视区域的并集。
功能入口
- 在空间分析选项卡->栅格分析->表面分析->可视域;
- 工具箱->栅格分析->表面分析->可视性分析->可视域分析。
操作说明
- 指定观察点:可以通过鼠标单击的方式添加,也可以直接导入点数据集作为观察点。选定的观察点会在地图上用蓝色高亮标识。一个观察点以一条记录的方式存储。
- 在可视性分析对话框中,单击“鼠标点击加点”按钮,鼠标状态变为添加状态,即可在栅格表面单击鼠标选取观察点。
- 在工具条中使用导入功能导入观察点。导入的点数据集中必须包含附加高程字段、观测半径字段、起始角度字段、观测角度字段。
当在存在多个观察点时,可通过批量设置按钮统一设置选中的记录参数信息,包括:附加高程值、观测半径、起始角度和观察角度。
- 可视域分析参数设置:
附加高程:观察点高出栅格表面的相对高度。比如在地图上选择的点的高程为430米,附加高程值为100米,则观察点的高程为530米。默认附加高程为0。
观测半径:用来设置可视域分析时的长度范围。以观察点为圆心,此数值为半径的圆形区域为可视域观察区域。系统默认0,表示使用栅格表面数据集的最大范围。
起始角度: 用来设置可视域分析方向的起始观察角度,单位为度。以正北方向为0度,顺时针方向旋转,指定为负值或大于360度时,将自动换算到0-360度范围内。
观察角度:用来设置可视域分析的观察角度,与起始角度一一对应,取值范围为0-360度。默认值为360度。
- 其他分析参数设置,包括分析结果、共同视域以及是否将结果数据集添加到当前地图窗口等。
数据源:列出了当前工作空间中的数据源。需要选择分析结果要保存的数据源。
数据集:设置结果保存的数据集。需要输入结果保存的数据集名称。
共同可视域:当有多个观察点时,需要设置可视域的为各个观察点的并集还是交集。勾选“共同可视域”表示分析结果取所有观察点的交集,否则取并集。
将结果数据集添加到当前地图窗口中:选中此项,表示分析完成后,结果数据集会自动添加到当前地图窗口,否则不会自动添加。
执行完成后自动关闭对话框:选中此项,表示分析完成后自动关闭可视域分析对话框,否则不会关闭。
- 完成可视域分析操作,结果图示如下:

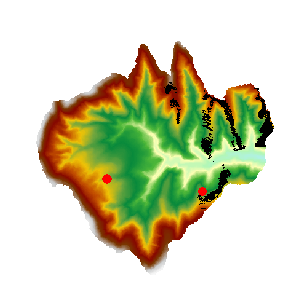

图:可视域分析结果 |
