坡度分析
使用说明
坡度分析用于计算栅格数据集(通常使用 DEM 数据)中各个像元的坡度值。坡度值越大,地势越陡峭;坡度值越小,地势越平坦。
DEM 数据中的像元值即该点的高程值,通过高程值计算该点的坡度。由于计算点的坡度没有实际意义,在 SuperMap 中,坡度计算的是各像元平面的平均值,并且提供了三种坡度表现形式:度数、弧度、百分比。关于坡度分析的原理和计算方法,请参见关于表面分析的坡度和坡向部分。
注:地理坐标系数据无法直接进行坡度分析,请先将数据转换为投影坐标系后再进行坡度分析。
应用实例
打开“ExerciseData/RasterAnalysis”文件夹下的“Terrain”数据源,其中有分辨率为5米的 DEM 数据,我们用此数据来做示例。
功能入口
- 在空间分析选项卡->栅格分析->表面分析->坡度分析;
- 工具箱->栅格分析工具->表面分析->地形计算->坡度分析。
主要参数
- 源数据
- 数据源:列出了当前工作空间中所有的数据源,选择需要进行坡度分析的数据集所在的数据源。
- 数据集:列出了当前数据源中所有的栅格数据集(GRID)。在列表中选择需要进行坡度分析的数据集,通常我们会选择拥有高程值的 DEM 数据。这里会自动定位到工作空间管理器内选中的数据集。
- 参数设置
- 坡度单位类型:选择所要使用的坡度分析单位,包括角度、弧度和百分比三种类型,用户可根据需要选择合适的类型进行坡度分析。
- 高程缩放倍数:用来设置高程被拉伸的程度。数值越大表示拉伸越大,地形越夸张。当系数为1表示不拉伸。数值单位为倍,即对高程相对于原始高度拉伸的倍数。
- 结果设置
- 数据源:列出了当前工作空间中所有的数据源,选择结果数据集所在的数据源。默认与源数据源相同。
- 数据集:设置结果数据集的名称。新生成的坡度数据集是一个和源数据集等大且分辨率相同的数据集。
- 执行坡度分析操作,得到如下结果。

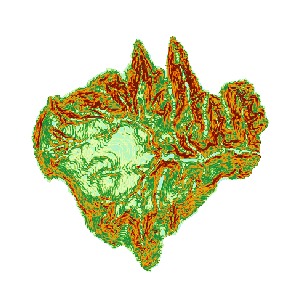

图:坡度分析结果 |
