提取所有面
使用说明
提取所有面，即提取所有等值面，通过指定参数提取表面模型中所有的符合条件的等值面。
- 用于提取等值面的源数据集必须为 DEM 或 Gird 数据集。
应用实例
打开“ExerciseData/RasterAnalysis”文件夹下的“Terrain”数据源，其中有分辨率为5米的 DEM 数据，我们用此数据来做示例。
功能入口
- 在空间分析选项卡->栅格分析->表面分析->提取所有面；
- 工具箱->栅格分析工具->表面分析->提取等值线/面->提取所有面。
主要参数
- 设置包括源数据、目标数据和参数设置中的重采样系数、光滑方法、光滑系数。源数据、目标数据和参数设置等公共参数的设置请参见：公共参数说明。
- 设置参数中的基准值和等值距。
- 点击“确定”按钮，完成等值面提取操作，结果如下图所示：
基准值：基准值作为一个生成等值面的初始起算值，以等值距为间隔向其前后两个方向计算，因此并不一定是最小等值面的值。
等值距：从基准值起，相邻两个等值面之间的高程间距，默认单位与源数据集单位相同。它与基准值共同决定提取哪些等值面。
参数设置完成后，系统会自动计算出结果信息并显示出来。结果信息的说明如下：
栅格最大值：所选源数据集中最大的栅格值，为系统信息，不可更改。
栅格最小值：所选源数据集中最小的栅格值，为系统信息，不可更改。
最大等值面：目标数据集中等值面的最大值。
最小等值面：目标数据集中等值面的最小值。
等值数：目标数据集中等值面的总数量。
 |

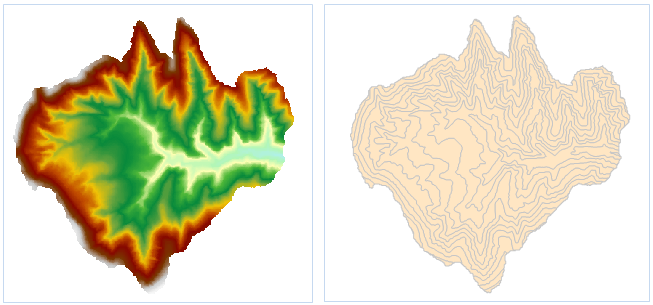

| 图：提取所有等值面结果 |
