坡向分析
使用说明
坡向分析用于计算栅格数据集（通常使用 DEM 数据）中各个像元的坡度面的朝向。坡向计算的范围是0到360°，以正北方0°为开始，按顺时针移动，回到正北方以360°结束。平坦的坡面没有方向，赋值为-1。关于坡向分析的原理和计算方法，请参见关于表面分析的坡度和坡向部分。
应用实例
打开“ExerciseData/RasterAnalysis”文件夹下的“Terrain”数据源，其中有分辨率为5米的 DEM 数据，我们用此数据来做示例。
功能入口
- 在空间分析选项卡->栅格分析->表面分析->坡向分析；
- 工具箱->栅格分析工具->表面分析->地形计算->坡向分析。
主要参数
- 源数据
- 数据源：列出了当前工作空间中所有的数据源，选择需要进行坡向分析的数据集所在的数据源。
- 数据集：列出了当前数据源中所有的栅格数据集（GRID）。在列表中选择需要进行坡度分析的数据集，通常我们会选择拥有高程值的 DEM 数据。这里会自动定位到工作空间管理器内选中的数据集。
- 结果数据
- 数据源：列出了当前工作空间中所有的数据源，选择结果数据集所在的数据源。默认与源数据源相同。
- 数据集：设置结果数据集的名称。新生成的坡向数据集是一个和源数据集等大且分辨率相同的数据集。
 |

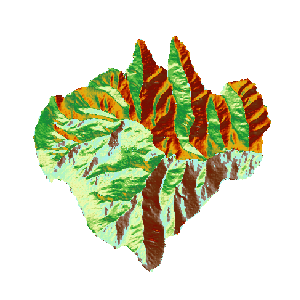

| 图：坡向分析结果 |
