风格迁移

功能说明

风格迁移功能,是在保留目标图片内容的基础上,将图片风格迁移到到目标图片上的技术。同时,支持调整填充、轮廓、线、标签的色相、亮度、对比度、饱和度等,实现如“PS”般快速美化地图。

应用场景

  • 适用于当用户已经配好了一幅地图,但是想要换一种显示风格应用到其他场景中,例如用户有一幅亮色系的地图,但是需要适配地图大屏展示为暗色系的地图,或者为适配某个会场风格需要改变地图配色风格。
  • 适用于地图个性化展示,例如水墨画风格,古建筑风格等个性化展示。

功能特点

  • 预定义暗色系、彩色系、水墨画等多套风格图片,同时支持用户导入自定义图片。
  • 风格迁移设置:在读取图片颜色时,支持设置图片的压缩模式,以及读取颜色数量,使配色能更精细、更贴近用户需求。
  • 颜色调整:支持对渲染后的文本、线、面图层进行色相、亮度、对比度、饱和度及柔化/锐化等色彩调整,以达到更理想的配图效果。同时支持彩色、灰度、黑白及反色等调整。
  • 撤销/重做:支持通过“撤销”/“重做”按钮对地图迁移操作进行撤销和回退,同时支持通过快捷键 Ctrl+Z /Ctrl+Y 实现撤销和回退操作。

风格迁移操作说明

用户可通过选择程序提供的模板图片进行迁移,目前预定义了暗色系、彩色系、水墨画等多套风格图片,同时支持用户导入自定义图片。

  1. 在地图窗口打开已配置好的地图。
  2. 使用模板图片:在AI配图选项卡->风格迁移组的 Gallery 控件中,单击任一图片,即可基于当前图片渲染地图,地图窗口中显示风格迁移后的地图。
  3. 使用自定义图片:在AI配图选项卡->风格迁移组的 Gallery 控件中->单击“自定义”按钮,上传自定义图片,即可基于选择图片渲染当前地图,地图窗口中显示风格迁移后的地图。
  4. 在地图窗口左下角弹出图片预览对话框,可单击"选择"按钮,更改自定义图片;如若关闭了预览窗口,可在风格迁移设置对话框中勾选“显示预览窗口”复选框,开启图片预览窗口。

风格迁移设置

在指定图片样式前,支持设置提取颜色时图片的压缩模式和颜色数,以提高图片的处理性能。

  1. AI配图选项卡->风格迁移组的 Gallery 控件中,单击“迁移设置”按钮,弹出“风格迁移设置”对话框。
  2. 压缩模式:提供4种图片的压缩模式,以提升读取图片速度,提升图片处理性能。有关插值的详细描述请参看:栅格重采样方法介绍
    • :不对图像进行压缩,使用图片的原始长宽比。
    • 抗锯齿:基于采样的抗锯齿算法,能够很好的处理图片中图物边缘出现渲染失真和锯齿的问题,处理后的图像品质最高(损失最小),但相较于其他模式的处理比较耗费资源性能较低。
    • 最近邻插值:基于K近邻算法,是将目标图像各点的像素值设为源图像中与其最近的点,优点是处理简单、速度快性能快,但相较于其他模式处理后图片的质量较低。
    • 线性插值:使用简单的线性插值重新采样图像,输出质量低于三次样条插值,但性能较好。
    • 三次样条插值:该算法使用三次插值来重新采样图像。 输出质量低于抗锯齿,但性能较高于抗锯齿。
  3. 颜色数:支持设置提取图片的颜色数,程序默认颜色数范围为50~200,用户可根据当前地图配色,指定合理颜色数。

颜色调整

支持调整色相、亮度、对比度、饱和度、填充柔化、填充锐化,对渲染后的文本、线、面图层进行色彩调整,以达到更理想的配图效果。同时支持彩色、灰度、黑白、反色等操作进行颜色调整。

  • 单击 AI 配图选项卡->颜色调整组中“色相”、“亮度”、“对比度”、“饱和度”及“柔化/锐化”任一按钮,将弹出颜色调整面板,可通过滑块及输入精确数值的方式调整当前地图亮度、对比度、饱和度和色相,对所有图层生效:
  • 若需要单独对地图中填充、轮廓、线及标注图层进行调整,可单击输入数值框右侧的“”按钮,弹出分类颜色调整面板,可通过滑块及输入精确数值的方式,对填充、轮廓、线及标注图层的色相、亮度、对比度、饱和度进行调整。
  • 参数描述

    • 色相:调整当前地图颜色的色相;色相是色彩的首要特征,任何黑白灰以外的颜色都有色相。
    • 亮度:调整当前地图颜色的明亮程度。
    • 对比度:调整当前地图颜色的对比度。
    • 饱和度:调整当前地图颜色的饱和度,是色彩的纯度,纯度越高,表现越鲜明,纯度较低,表现则较黯淡。
    • 柔化/锐化:调整填充锐化的数值对地图进行锐化或羽化,正值为锐化,负值为柔化,增加锐化会降低柔和度,反之亦然。
    • 彩色:将灰色风格的地图改为彩色风格。
    • 灰度:将地图风格修改为灰色风格。
    • 黑白:将地图改为黑白风格。
    • 反色:反转地图的颜色。

应用实例

现有一幅珠江三角洲政区地图,政府在对外宣传时分为两个专题:珠江三角洲历史发展以及区域环境保护,为适应两种不同的主题,可通过选择古地图和绿色植被两种不同的图片风格,将地图风格适配为对应主题,得到如下图所示的结果:

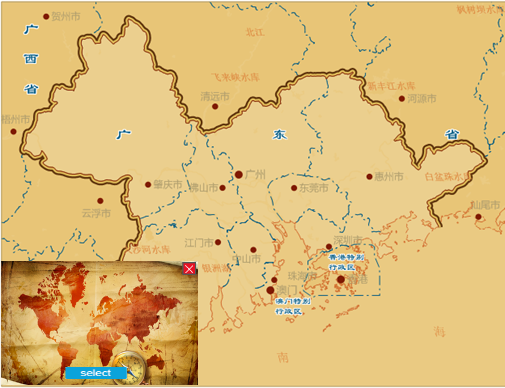

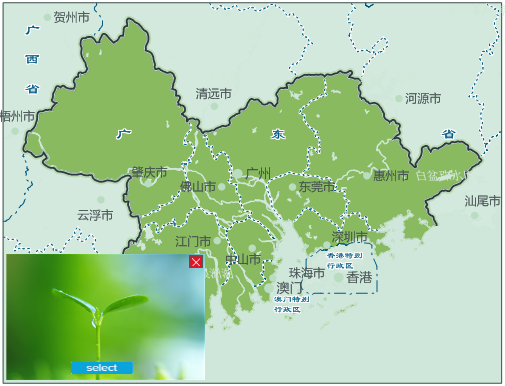

历史风格地图 环保风格地图
