月球接图表

使用说明

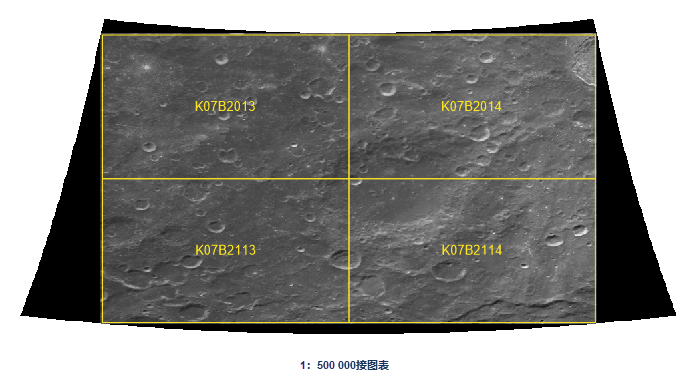

月球接图表是按一定比例尺和经纬差参数将月球地形图划分为若干图幅,生成标准的图幅数据集。目前仅支持地理坐标系。

我国月球基本比例尺地形图分幅以1:100万地形图分幅为基础,采用经纬网梯形分幅法,按GB/T 30112-2013所规定的坐标系,采用一定的经差和纬差划分图幅。

  • 月球地形图的图幅范围
    • 1:100万月球地形图按每纬差14°为一行,至84°,84°~90°为一行,将南北半球共分为14横行,行号由北到南依次编号A、B、…、N;经差则每横行有所区别,具体如下:
      纬度范围 0°~14° 14°~28° 28°~42° 42°~56° 56°~70° 70°~84° 84°~90°
      经差 18° 18° 20° 24° 30° 45° 360°

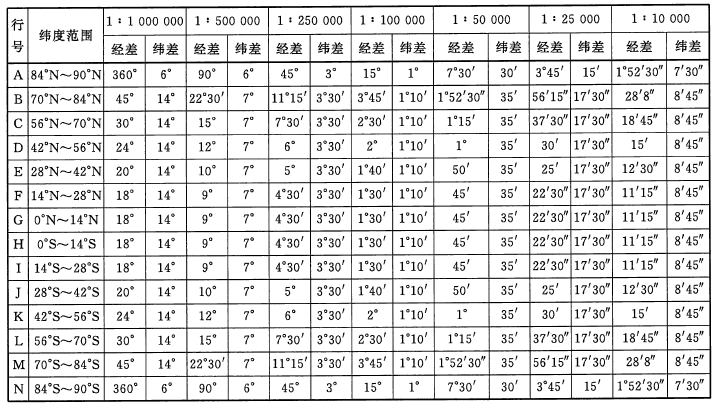

    • 基本比例尺月球地形图的图幅范围参考见下表:

  • 月球地形图的编号
    • 比例尺代码:1:100万~1:1万月球地形图比例尺代码依次为A~G。
    • 图幅编号:由其所在行号与列号组成。
      • 1:100万月球地形图图幅编号由 “图幅行号(字符码)+图幅列号(数字码)” 组成,具体如下图:

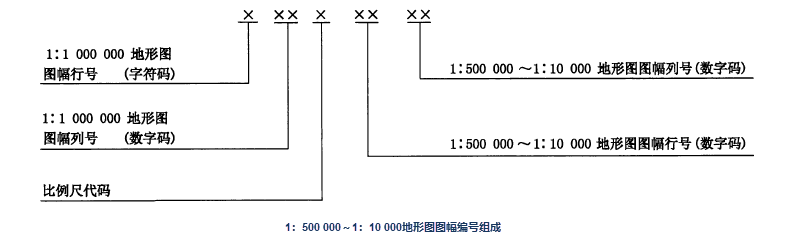

      • 1:50万~1:1万地形图的行列号是将1:100万地形图按所含各比例尺地形图的经差、纬差划分成若干行和列。其图幅编号均由八位码组成,采用行列编号方法,由其所在1:100万地形图图幅编号、比例尺代码、各图幅的行列号组成(见下图)。

功能入口

  • 数据选项卡->数据处理->地图制图->月球接图表
  • 地图选项卡->制图->月球接图表

参数说明

  • 参数设置
    • 比例尺:设置生成图幅的基本比例尺。
    • 范围类型:提供全球范围和自定义两种范围。若选择自定义范围,则开启右侧输出范围参数设置框。
  • 输出范围:可在上下左右四个文本框中输入四个坐标来定义图幅范围,也可通过右侧功能按钮来设置范围。
    • 整幅地图:当前打开的地图的全幅范围,可通过地图的全幅显示操作,在地图属性面板中来查看。
    • 当前窗口:当前打开的地图的视图范围,可以通过地图的放大、缩小、修改比例尺等操作,来调整当前视图范围。
    • 自定义范围:支持选择对象和绘制多边形两种方式。
  • 结果数据:设置生成结果数据集名称及所在数据源。
