线符号风格设置

使用说明

在线符号选择器可以查看并选择要应用的线符号的风格,包括宽度、颜色等。

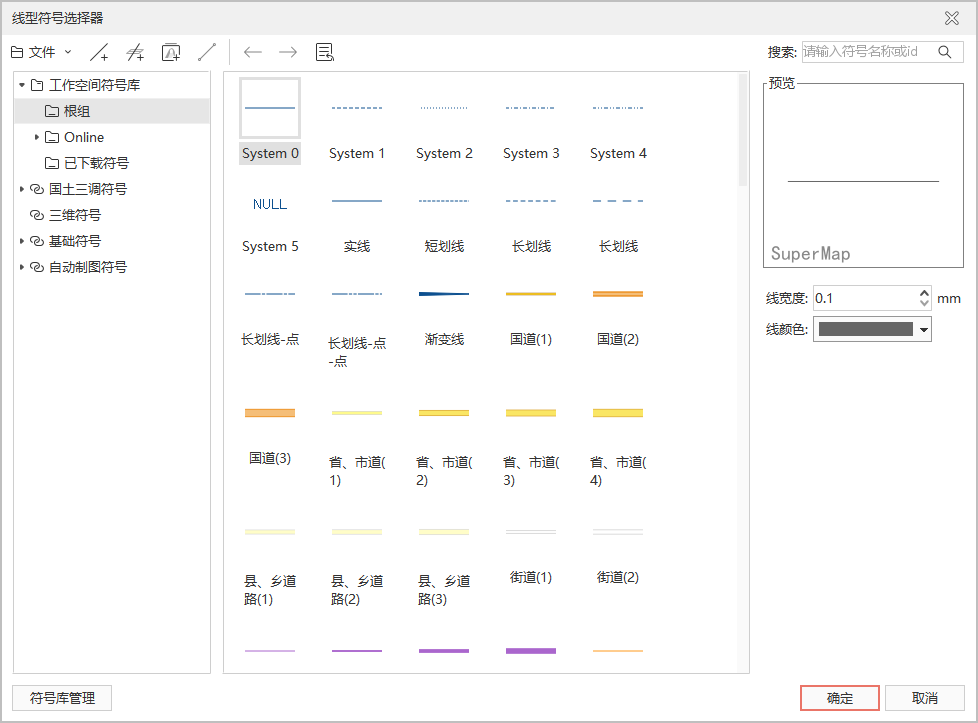

如下所示,符号库窗口(风格设置窗口)当前所加载的为线符号库,符号库窗口符号风格设置区域中的预览区来预览用户所设置的符号风格。在符号风格设置区域中,可以设置选择的线符号所使用风格样式。

功能入口

  • 工作空间管理器->资源节点->点符号库
  • 点图层风格面板->设置按钮。
  • 风格设置选项卡 -> 点风格组 -> 符号下拉选框->更多符号选项。

操作步骤

  1. 选择线符号:在线符号选择器中,选中所需符号。
  2. 设置符号的显示风格:
    • 线宽度:设置线的粗细,用户可以在其右侧的数字显示框中输入数值来设置;也可以单击数字显示框右侧的增加和减少按钮来调整线宽。
    • 线颜色:设置线符号的颜色,单击其右侧的下拉按钮,用户可以在弹出颜色面板中选取默认颜色,或自定义其他颜色。
  3. 设置完成后,单击符号库窗口中的确定按钮,应用所做的符号设置。
提示:
  • 当对矢量瓦片图层设置图层风格时,仅支持设置三维符号。
