为子线添加端头符号，可以在子线的特殊位置上添加指定的符号，从而在利用线型符号进行符号化线对象时，可以在线对象的特殊位置上，如线对象的起始端点、终止端点、线对象的节点、线对象的中点处等，添加指定的符号。有关子线的端头符号的详细描述，请参见：二维线型符号构成 中的子线端头符号部分的内容。

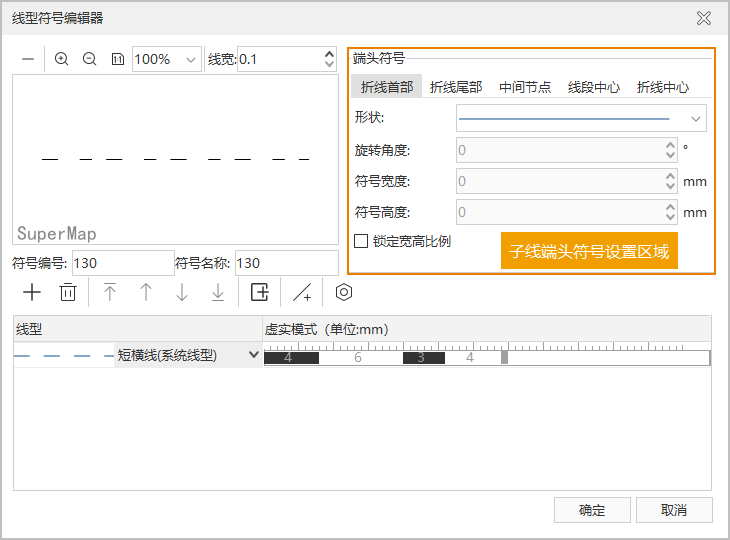

如下图所示的区域，为进行子线端头符号设置的区域。

子线端头符号设置区域

首先，在子线列表中选中要添加端头符号的子线，然后，在子线端头符号设置区域进行相应的设置。

如下图所示，这些按钮列出了所提供的所有子线端头符号的类型，选中要添加的端头符号类型对应的按钮，此时，下方区域可以进行端头符号的设置，包括：指定符号作为端头符号，设置符号的高度、宽度、旋转角度等，该区域的设置都将应用于选中的端头符号类型。

• 形状

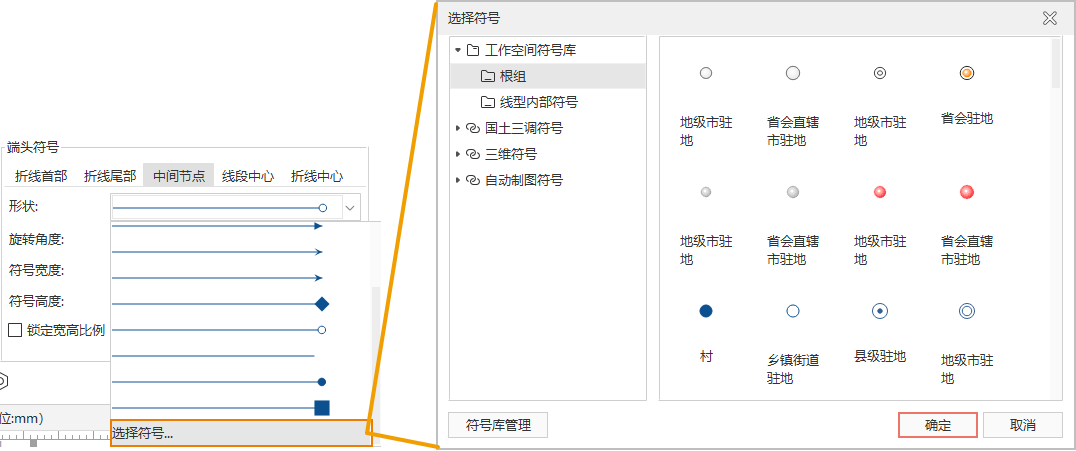

  通过形状下拉列表，可以指定作为端头符号的符号，这里，通过了一些预设的形状可以作为端头符号，用户还可以选择下拉列表中的选择符号，打开选择符号对话框，选择其他符号作为子线的端头符号。

  • 旋转角度

    设置端头符号的旋转角度，单位为：度。在设置数值时，既可以直接在旋转角度数值框中输入数值；也可以点击右侧的增加或减小按钮的方式，设置数值。

    通过选择符号的方式为子线设置端头符号时，所选择的符号默认被旋转了180度，即符号本身的旋转起始角度（0度）与子线端头符号的旋转起始角度（0度）不一致，相差180度。因此，若将子线的端头符号显示角度与符号本身的旋转角度一致，需要设置端头符号的旋转角度等于180度。

    注意事项：

    只有将选择符号对话框中选择的符号作为子线的端头符号时才可调整旋转角度。

• 符号宽度/高度

  设置端头符号的大小，使用高度值和宽度值共同控制符号的大小。如果勾选了锁定宽高比例复选框，则保持符号本身的宽高比不变，这样在设置符号高度值时，会相应地计算出符号的宽度值，反之，改变宽度值，高度值也随之发生变化。在设置数值时，既可以直接在数值框中输入数值；也可以点击右侧的增加或减小按钮的方式，设置数值。

  注意事项：

  符号高度和宽度的数值范围在0-25.5之间。
