通过虚实模式的设置可以使子线达到虚实交替的绘制效果，有关子线虚实模式的详细描述信息，请参见：二维线型符号构成 中的子线虚实模式部分的内容。下面主要介绍如何在线型符号编辑器中实现子线虚实模式的绘制。

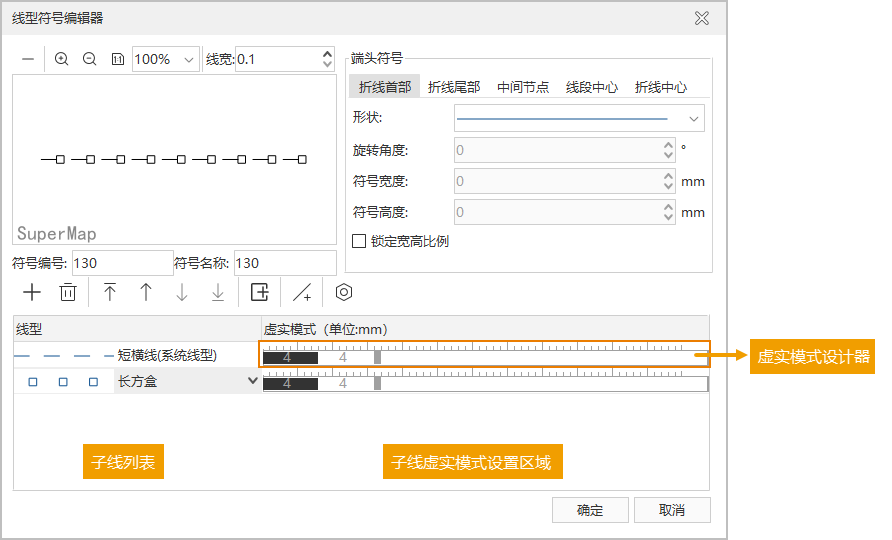

如下图所示的区域，为子线虚实模式设置的区域，该区域中的每一项为一个虚实模式设计器，虚实模式设置区域中的虚实模式设计器与子线列表中的子线是一 一对应的关系，如下图，选中的子线右侧的虚实模式设计器，即为设置该子线虚实模式的虚实模式设计器。

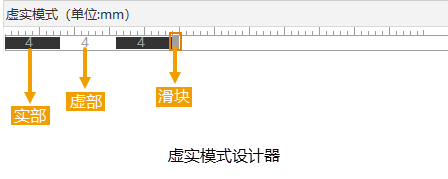

如下图所示，为一个子线的虚实模式设计器，当用户新建一个子线时，会有一个默认的虚实模式。

编辑实部/虚部

用户可以通过虚实模式设计器上的滑块，滑块向左滑为删除，滑块向右滑为新增，通过滑块新增的类型为虚部；使用鼠标点击滑块往左处的部分可设置虚实样式：点击实部，该处被点击的一个单位会变为虚部；反之，点击虚部，该处被点击的一个单位会变为实部。

放大/缩小

• 放大：将虚实模式设计器上的虚部和实部都增加一个单位。
• 缩小：将虚实模式设计器上的虚部和实部都减少一个单位。

操作说明

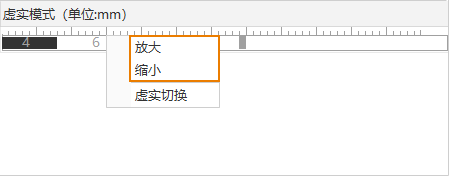

1. 在虚实模式设计器上任意位置单击鼠标右键。
2. 选中右键菜单中的放大/缩小，完成放大/缩小操作，则虚实模式设计器中所有的虚部和实部都增加/减少一个单位。



虚实切换

虚实切换，即将原来的实部变为虚部，将原来的虚部变为实部。

操作说明

1. 在虚实模式设计器上任意位置单击鼠标右键。
2. 选中右键菜单中的虚实切换，完成切换操作，则虚实模式设计器中原来为实部的都变为虚部，原来为虚部的都变为实部。
