设置点图层的风格
使用说明
当打开场景后，并在图层管理器中选中点图层后，通过风格设置选项卡的点风格组，可以为图层中的点对象设置风格，改变点对象的显示效果。所有符号风格的设置都会实时应用到选中的图层中，即所见即所得。
功能入口
- 风格设置选项卡->点风格组
操作步骤
图标文件
图标文件命令用于设置或清除场景中添加的点数据集显示的图标文件。注意：只有选中图层为点数据集类型的图层时，“点风格”组中的功能控件才可用；否则，该项不可用。
- 当在场景中选中点图层后，单击风格设置选项卡上的点风格组的图标文件下拉按钮中的图标文件按钮，在弹出的“打开图标文件”选择指定图标文件。完成后，单击打开，即可将场景中的点显示未对应图标文件。目前支持的图标文件格式包括：*.png、*.jpg、*.jpeg、*.bmp、*.gif、*.sgm、*.3ds、*.mesh、*.obj、*.dae、*.x、*.osg、*.osgb，其中*.sgm、*.3ds、*.mesh、*.obj、*.dae、*.x、*.osg、*.osgb 是模型符号。

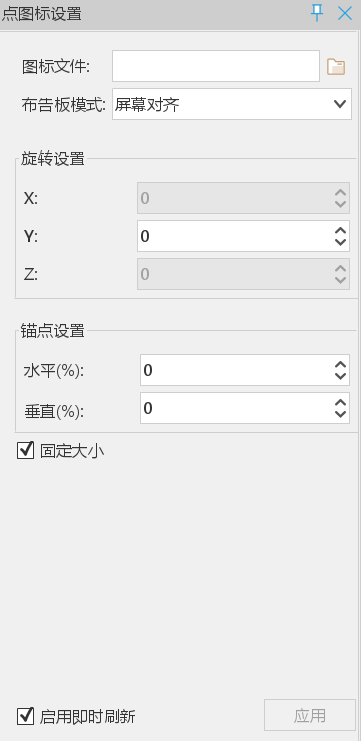

- 单击风格设置选项卡上的点风格组的图标文件下拉按钮，选择设置项，在软件右侧弹出“点图标设置”面板。
- 图标文件：单击右侧的打开按钮可以打开指定图标文件，从而实现与第一个步骤打开图标文件的效果。
- 布告板模式：通过下拉箭头选择布告板模式，提供4种模式：屏幕对齐、贴地旋转、自由旋转、Z轴旋转。当选择贴地旋转时，图标文件贴地显示。
- 旋转设置：设置绕X、Y、Z轴方向逆时针旋转的角度值。取值范围为[-180,180]。该参数与布告板模式存在关联。
- 锚点设置：用于调整图标与源数据点的水平和垂直相对位置关系，默认位置：添加图标的左下角与源数据点对齐，锚点的单位为：%，值域为[-100，100]。
- 水平：正值表示往右偏移，负值表示往左偏移，例如设置为100%，表示图标文件往右偏移图标文件长度的距离。
- 垂直：正值表示往上偏移，负值表示往下偏移，例如设置为100%，表示图标文件往上偏移图标文件宽度的距离。
- 若需要固定图标的大小，勾选“固定大小”复选框，默认为勾选状态。固定图标的大小后图标不随场景的缩放而缩放，呈现出“近大远小”的效果，即拉近看图标大，拉远看图标变小。
- 若需要启动即时刷新，保证修改参数后，场景中的点图标设置效果实时更改，方便预览，勾选“启动即时刷新”，默认为勾选状态。
- 当需要删除已经设置的点图标文件，单击风格设置选项卡上的点风格组的图标文件下拉按钮清除项，点符号风格恢复系统默认的风格。
点符号
点符号命令将用于设置三维场景中点数据集的点状符号的样式。
- 单击风格设置选项卡中点风格组的“点符号下拉按钮，弹出如下图所示的点符号资源列表。列表显示出了用户最近使用的符号，用户可根据需要选择符号列表中的符号作为当前点图层中点对象的符号样式。
- 用户还可以单击点符号资源列表底部的更多符号按钮，在弹出的“点符号选择器”窗口中，设置点对象的符号样式。
- 当用户选择了某个点状符号样式后，当前点图层中的所有点对象都会按选中的点状符号样式在三维球体上以“公告牌”的形式实时显示。
颜色
颜色命令用于设置点符号的显示颜色。单击右侧的颜色按钮，在弹出的颜色面板中选择和设置点符号的颜色。
如果点符号已指定以一个图标文件显示，则设置点符号颜色后，点符号的图标将覆盖一层此处设置的颜色；如果设置点符号的颜色为白色，则点符号图标显示为原始图片的颜色。
此外，点符号库资源中提供的某些二维符号是专业领域中的特殊符号（主要是栅格符号），颜色是固定的，修改这类二维点符号颜色的操作无效。

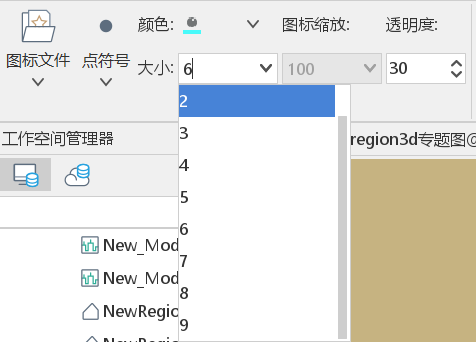

大小
大小用于设置点图层中点符号的显示大小。
- 用户可以通过组合框下拉列表中给定的选项来设置点符号的大小；也可以在组合框中输入数值后，点击 Enter（回车）键者或当该文本框失去焦点时，即可应用点符号大小的设置。
- 点符号大小值的精度为0.1，单位为毫米。
图标缩放
当采用图标来代替点符号时，图标缩放项用来设置图标的缩放比率。通过在其右侧的组合框中输入数值，按 Enter（回车）键即可应用所作的设置；也可以选项组合框下拉列表中提供的参考值来设置。符号缩放的数值单位为：百分比（%）。只有点符号使用了图标文件代替点符号时，该项的设置才可用。
透明度
透明度(%)命令用于设置点符号的透明效果。用户可在该标签右侧的数字显示框中输入数值；也可单击数字显示框上下箭头，调整数值大小。透明度的数值为 0 至 100 之间的任意一个整数，0 代表完全不透明；100 代表完全透明。
