平面裁剪
功能说明
“平面裁剪”功能，实现对指定图层绘制平面后，只显示平面单侧的场景。
功能入口
- 场景选项卡->浏览组->场景裁剪下拉按钮->平面裁剪按钮
操作说明
- 在“场景”选项卡上的“浏览”组中，单击“场景裁剪”下拉按钮，在弹出的下拉菜单中选择“平面裁剪”，弹出“平面裁剪”面板。
- 源数据设置：在图层列表框中，勾选要进行平面裁剪的图层。这里以下图所示数据为例进行演示

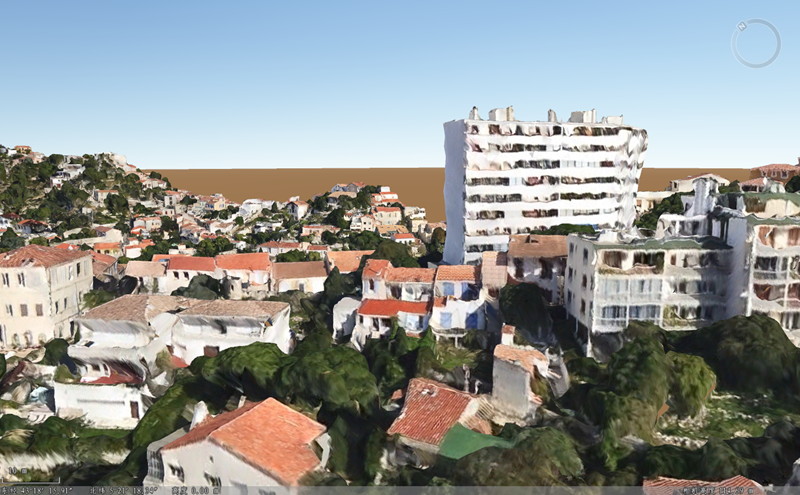

图：待裁剪图层效果 - 裁剪区域选择：单击工具栏中的添加
按钮，在场景中绘制平面。对于逆时针绘制的平面，裁剪掉三角面所在平面的下面数据；对于顺时针绘制的平面，裁剪掉三角面所在平面的上面数据。以逆时针绘制三角面为例，待裁剪图层平面裁剪效果如下图所示。

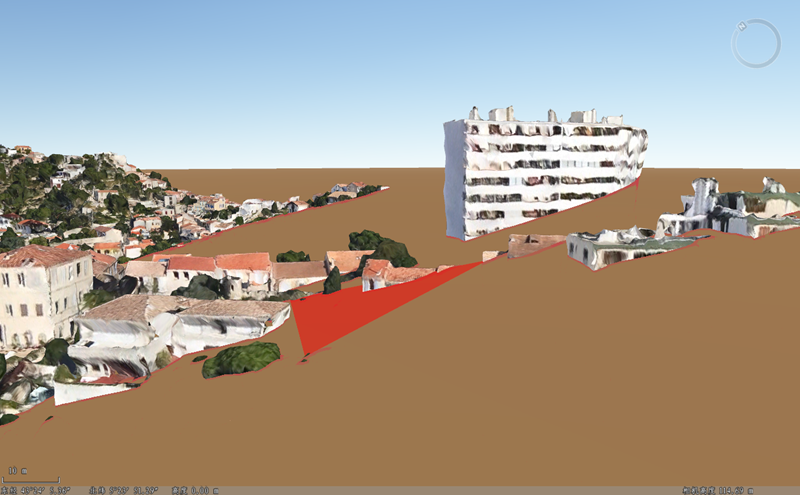

图：平面裁剪结果 - 工具栏中“可见性”按钮可以控制裁剪的形状显示与否，选中“可见性”按钮，可以显示裁剪区域的形状，反之。默认为选中“可见性”按钮。
- 设置裁剪风格和裁剪线风格：根据需要设置裁剪面及裁剪线的颜色和透明度。
- 勾选“显示另一侧”复选框，即能显示另一侧的效果，如下图所示。

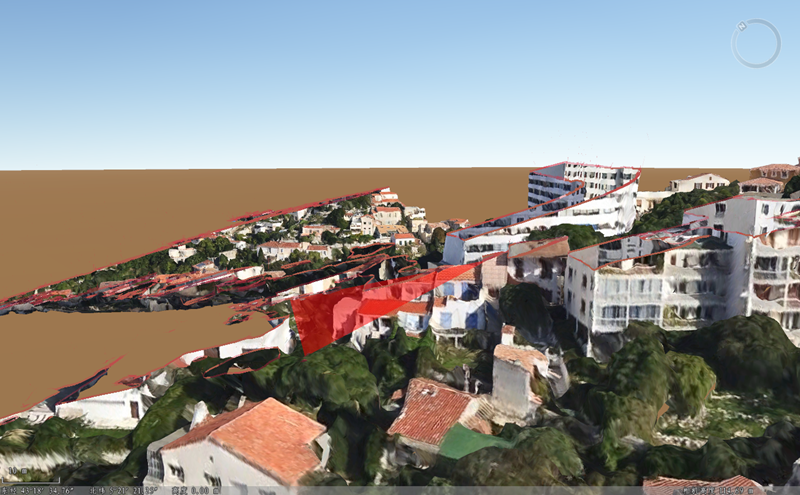

图：平面裁剪另一侧的效果
注意事项：平面裁剪不支持对初始地面的裁剪。
