使用说明

Cross裁剪也叫四边形裁剪，通过在场景中选定图层上绘制四边形，可裁剪掉四边形所在范围内的数据，仅显示绘制范围外的数据。目前，仅支持对模型数据集、源数据为模型数据集/倾斜摄影三维模型/符号化管线数据生成的S3M瓦片数据、实例化图层进行Cross裁剪；不支持对地形、影像等其他数据进行Cross裁剪。

功能入口

• 场景选项卡->浏览组->场景裁剪下拉菜单->Cross裁剪

操作步骤

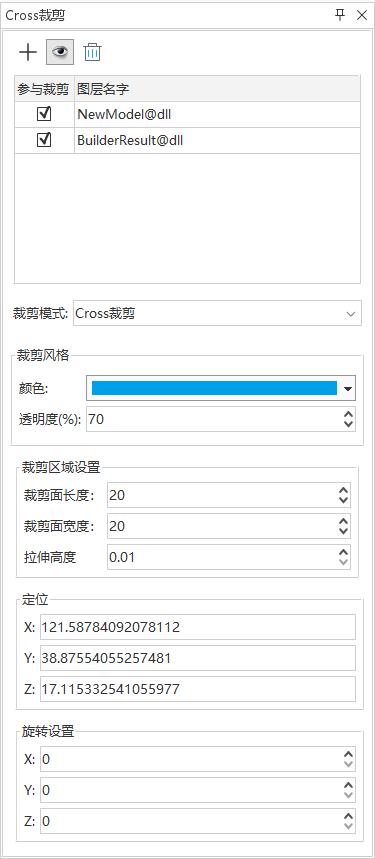

1. 在“场景”选项卡中“浏览”组中，单击“场景裁剪”下拉按钮，在弹出的下拉菜单中选择“Cross裁剪”，弹出“Cross裁剪”面板，如下图所示。

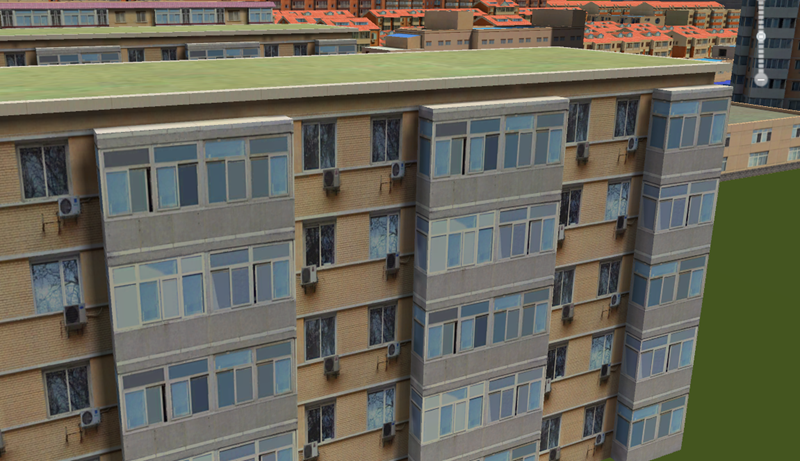

2. 在图层列表框中，勾选要进行Cross裁剪的图层，选中的待裁剪的图层效果如下图所示。

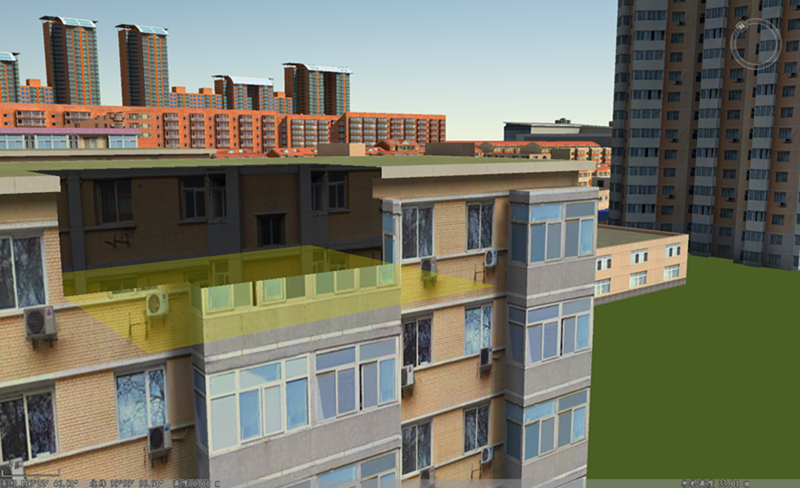

3. 单击工具栏中的添加裁剪区域 按钮，在场景中随鼠标移动实时显示四边形面，单击选择四边形面绘制的位置。待裁剪图层Cross裁剪效果如下图所示。

4. 单击工具栏中按钮可以控制裁剪的形状显示与否，选中“可见性”按钮，可以显示裁剪区域的形状，反之则不显示四边形裁剪面。默认为选中“可见性”按钮。
5. 单击工具栏中 按钮可以删除裁剪结果。
6. 裁剪模式:在“裁剪模式”下拉框中可以切换裁剪类型，即Cross裁剪和Box裁剪。
7. 裁剪风格：可以设置Cross裁剪面的颜色和透明度。
8. 裁剪面参数设置：设置裁剪面的各个参数，直接更改数值，场景中实时响应裁剪后效果。
   • 裁剪区域：可以在输入框中输入值设置裁剪面的长度、宽度和拉伸高度大小。
   • 定位：通过输入XYZ值调整裁剪面的经纬度和高度位置。
   • 旋转设置：通过输入绕XYZ轴方向旋转的角度调整剪面的位置。
