通视分析
使用说明
通视分析是三维GIS中常用的分析功能,用于判断三维场景中任意两点之间的通视情况。可根据在 3D 空间中相对于某表面或多面体要素类提供的障碍的位置,计算观察点与被观察点之间的通视性,沿着这些点之间的视线确定可见性。
通视分析需要用户指定观察点和被观察点,观察点与被观察点是一对多的关系,一个观察点可对应多个被观察点进行分析,一个被观察点只能对应一个观察点进行通视分析。分析结果输出线将沿着输入视线的可见与不可见部分进行划分,绿色表示可见,红色表示不可见。
应用场景
通视分析可被广泛应用于建筑物视线遮挡判断,监控覆盖率、通讯信号覆盖、军事设施布设、军事火力覆盖等多方面。
操作步骤
- 在场景中添加需进行通视分析的模型数据,在“三维分析”选项卡上的“空间分析”组中,单击“通视分析”
按钮,弹出“三维空间分析”面板。
- 单击添加按钮,将鼠标移至场景中,当鼠标状态变为红点时,即可在数据表面单击鼠标选取观察点。
- 添加一个观察点之后,鼠标状态会自动切换为拾取被观察点的状态,可继续添加一个或多个被观察点。在移动鼠标绘制被观察点时,可实时显示观察点与鼠标所在位置处的通视情况。
- 同时,在“三维空间分析”面板中,选中“通视分析”结点,单击工具栏中的“添加”按钮,可在场景的适当位置单击拾取添加观察点;选中通视分析结点目录下的某个观察点结点,单击工具栏中的“添加”
按钮,可在场景的适当位置单击拾取该观察点对应的被观察点。
- 添加观察点与被观察点后,会实时分析观察点与对应被观察点之间的可见性。
- 三维通视分析面板中可设置观察点或被观察点的坐标信息,在树结点中选中某个观察点或被观察点,即可分别在 X、Y、Z 文本框中输入坐标值,可修改该点的位置。
- 工具条区域,提供了观察点与被观察点的添加、导入、导出、删除、导出障碍点操作。
- 得到分析结果如下图所示:
- 站点信息:选择同时分析结果下的被观察点可以查看站点的角色和包含经度(X)、纬度(Y)和高度(Z)描述的位置信息。
- 勾选“三维空间分析”面板上的“高亮显示障碍物”,场景中会高亮显示障碍物,同时自动关联打开属性表,显示障碍物的属性信息。
![]() |

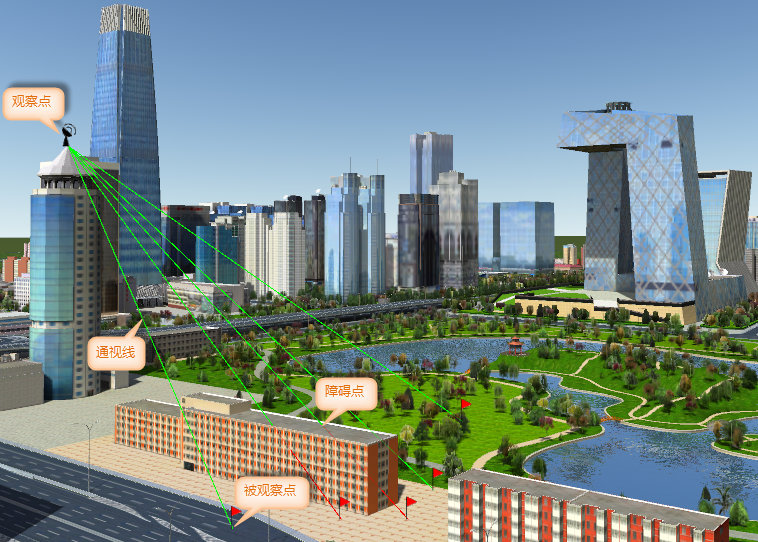

通视分析结果 |
注意事项
- 三维通视分析的多条通视线的最大角度不得大于120度,超过该数值的通视线为灰色。
