可视域分析
使用说明
三维可视域分析是在场景的模型数据表面，相对于某个观察点，基于一定的水平视角、垂直视角及指定范围半径，分析该区域内所有通视点的集合。分析结果用绿色区域表示在观察点处可见，红色区域表示在观察点处不可见。
应用场景
可视化分析可被广泛应用于安保、监控、深林防火观察台设置、航海导航、航空以及军事等多方面。
操作步骤
- 在场景中添加需进行可视域分析的数据。
- 在"三维分析"选项卡上的“空间分析 ”组，单击
按钮，弹出“三维空间分析”面板。 - 当鼠标附着上红色圆点后，即可在模型数据表面单击鼠标选取观察点，并移动鼠标设置可视域距离，从而确定可视域分析的范围。
- 确定可视域分析的观察点和可视距离之后，可在“三维空间分析”工具条中，继续添加可视域分析，或增加
、删除
、导入
、导出
、保存分析结果以及障碍点和视线
。 - 三维可视域分析可设置观察者信息，包括位置、附加高度、方向角、俯仰角和可视距离，可在分析结果列表中同时选中一个或多个结果进行设置：
- 观察位置：分别在 X、Y、Z 文本框中输入观察点的坐标值，可修改观察点的位置。
- 附加高度：附加高度可近似看为人的身高，在附加高度文本框中附加高度值，可修改观察点的位置。默认为1.8米。
- 方位角（度）：当前相机的方向与正北方向的夹角。可直接输入方向角角度，方位角支持任意角度值。
- 俯仰角（度）：即当前分析的相机方向与地平面的角度。可直接输入俯仰角角度，调整可视域分析的俯仰角。
- 可视距离（米）：用来设置可视域分析时的长度范围，单位为米。直接输入可视距离，可调整可视域分析范围。
- 在参数设置区域可设置分析结果的相关参数，包括水平视角、垂直视角、可见区域颜色、不可见区域颜色和分析精度：
- 水平视角（度）：用来设置可视域分析的水平方向的范围，默认为 90 度。
- 垂直视角（度）:用来设置可视域分析垂直方向的分析范围，默认为 60 度。
- 可见/不可见区域颜色：单击“可见区域颜色”或“不可见区域颜色”右侧下拉按钮，可重新设置可见区域和不可见区域的颜色。
- 提示线颜色：单击“提示线颜色”右侧下拉按钮，可重新设置提示线的颜色和透明度。提示线即可视域范围。
- 分析精度：可设置分析结果的质量等级，包括低级、中级、高级三个等级。
- 视口：用于显示可视域分析在第一视口进行，视口不可更改。
- 工具条区域，提供了观察点添加、删除、导入、导出和保存分析结果、保存障碍点和障碍线等操作。

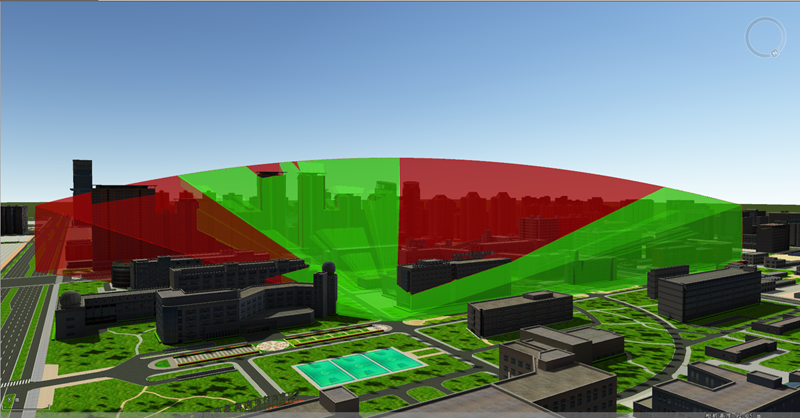

- 可视域分析效果图如下，其中红色范围为不可视区域，绿色范围为可视区域。
图：可视域分析效果图 - 勾选“三维空间分析”面板上的“高亮显示可见体”，场景中会高亮显示可见模型，同时自动关联打开属性表，显示可见模型的属性信息。
工具条按钮说明
