开敞度分析
使用说明
三维开敞度分析是在场景中，相对于指定的观测点，基于一定的观测半径，构造出一个“视域半球体”，分析该区域内开敞度情况，模拟特点观测点周围空间的视域范围。
应用场景
开敞度分析功能可被用于针对城市公园，城市广场，城市步行街，城市滨水区域等居民生活相关活动场地进行空间分析，还可以衡量楼间距、楼密度，在当前位置判断能看到的天空比例等，直观地展现与分析空间的开敞程度，评估设计方案对日常生活的影响。
操作步骤
- 在场景中添加需进行开敞度分析的数据。
- 在“三维分析”选项卡上的“空间分析”组，单击
按钮，弹出“三维空间分析”面板。 - 单击添加按钮，将鼠标移至场景中，当鼠标状态变为红点时，即可在数据表面单击鼠标选择观察点，从而进行开敞度分析。
- 三维开敞度分析可设置观察者信息，设置观察位置：
- 观察位置：分别在 X、Y、Z 数字输入框中修改观察点的坐标值，可修改观察点的位置。
- 在参数设置区域可设置分析结果的相关参数，包括观察半径、填充颜色、显示模式、线框颜色和分析精度，并可以选择观察开敞度的可视部分和不可视部分：
- 观察半径：用来设置开敞度分析的视域半球体的半径，默认为100米。
- 填充颜色:用来设置开敞度分析的视域半球体表面的填充颜色。
- 显示模式：可以选择填充模式，线框加填充模式和线框模式三种模式，修改视域半球体的显示模式。
- 线框颜色：可设置开敞度分析的视域半球体表面线框的颜色。
- 分析精度：可设置分析结果的质量等级，包括低级、中级、高级三个等级。
- 显示可视或不可视区域：可设置显示分析结果为视域半球体的可视或不可视部分。
- 面板工具条区域，提供了观察点添加、删除、导入、导出和保存分析结果操作。
- 开敞度效果图如下:

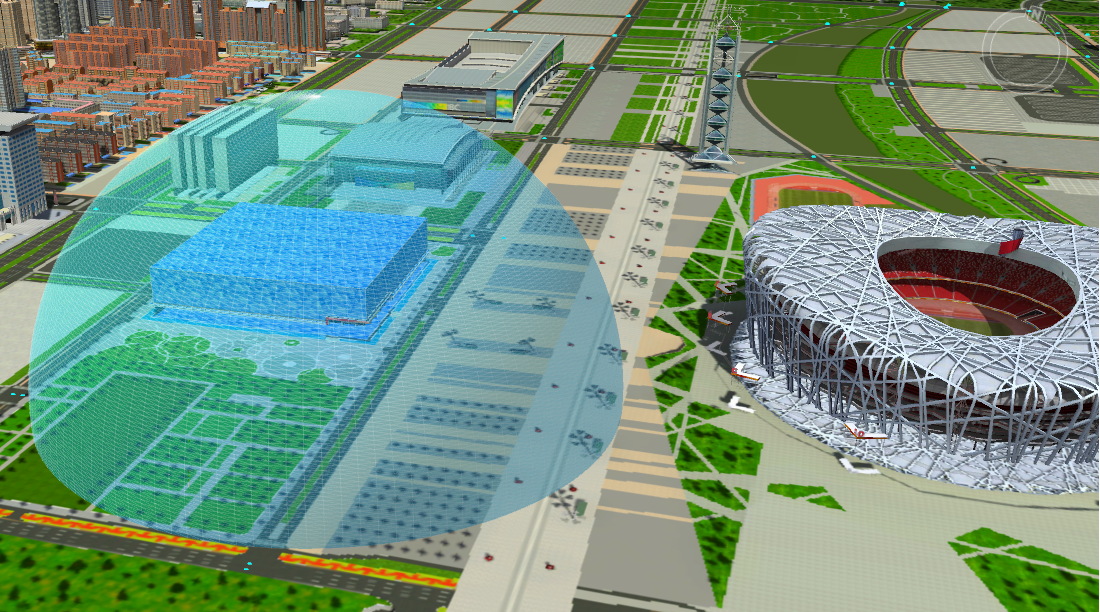

图：开敞度分析效果图 - 开敞度保存结果如下：

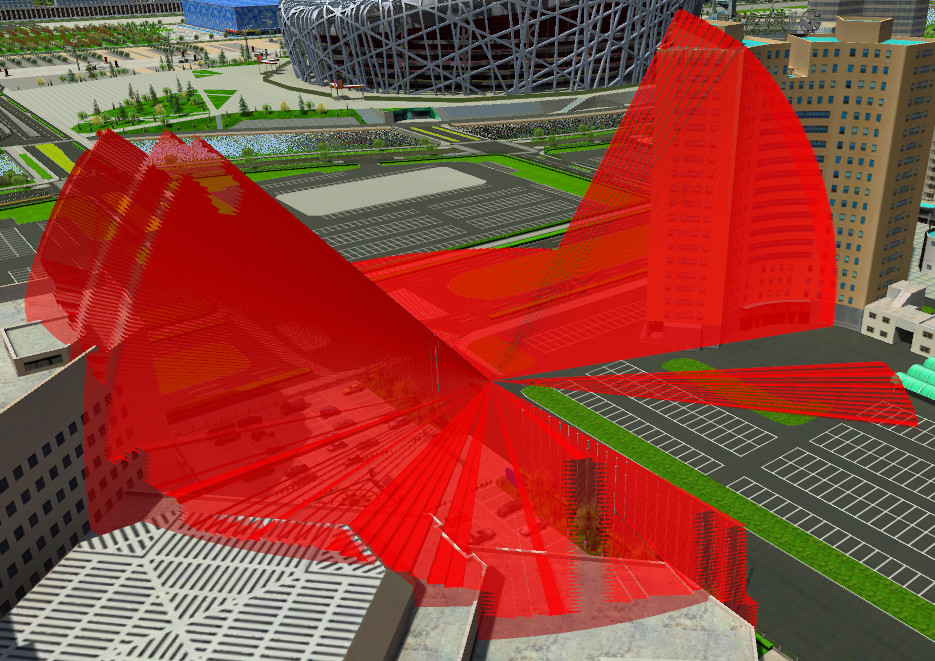

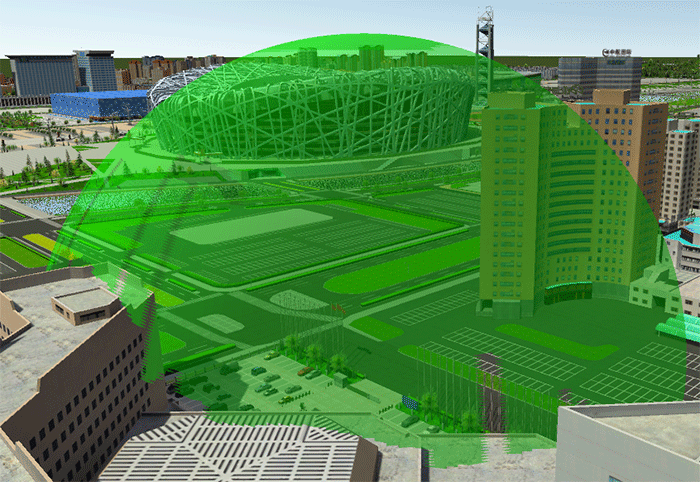

图：开敞度可视部分表面 图: 开敞度不可视部分体
工具条按钮说明
按钮：可以通过鼠标单击确定观测点位置。
按钮，用来移除面板中选中的开敞度分析记录。
按钮：用来导入三维点数据集作为观察点，并设置相关参数，进行开敞度分析，“导入观察点”对话框参数设置如下所示：
按钮：将开敞度分析记录的观察点导出为点数据集，可设置观察者位置、观察半径保存到属性表中。具体参数如下所示：
按钮：保存开敞度分析结果。
