坡度坡向分析

使用说明

坡度和坡向是两个重要的地形特征因子，在地形表面分析中起到重要作用。其中，坡度是地表面上某一点的切面和水平面所成的夹角，坡度值越大，地势越陡峭；坡度值越小，地势越平坦。而坡度变化的方向称为坡向，指每个像元到其相邻像元方向上值的变化率最大的下坡方向，表示地表面某一位置斜坡方向变化的量度。

三维坡度坡向分析用于计算栅格数据集中各像元的坡度值，及像元坡度面的朝向。坡度用度数表示的分析结果的范围是0到90°；坡向计算的范围是0到360°，以正北方0°为开始，按顺时针移动，回到正北方以360°结束。

操作步骤

  1. 以地形数据方式添加栅格数据到场景中，在“三维分析”选项卡上的“空间分析”组中，单击 按钮。
  2. 单击添加按钮，将鼠标移至场景中，当鼠标顶部附着上红色圆点时，即可在数据表面单击鼠标确定多边形起始位置，确定多边形的两个顶点后移动鼠标即可看到多边形范围内的坡度坡向预览效果，并再次单击鼠标左键，确定分析区域范围，单击鼠标右键结束绘制，即可得到分析结果。
  3. 确定坡度坡向分析区域之后，可在“三维空间分析属性”工具栏中，继续添加坡度坡向分析范围，或删除分析结果。
  4. 坡度坡向分析结果可设置显示模式、透明度、颜色表等相关参数，可在分析结果列表中同时选中一个或多个结果进行设置：
    • 显示模式：用来设置提取结果的显示模式，可设置的显示模式有坡度、坡向、坡度与坡向三种。坡度值以不同颜色表示，坡向信息以箭头方向表示。
    • 透明度：用来设置分析区域填充纹理的透明度，默认值为 0。
    • 颜色表：同来设置分析区域的填充颜色，对应区域的坡度不同，则显示的颜色不同。
    • 鼠标查看坡度坡向信息：勾选坡度坡向查询控件，鼠标移动到场景中，查看当前分析范围内栅格地形或带法线的TIN地形的坡度、坡向信息，点击鼠标右键结束。
    • 在坡度坡向分析面板左下方勾选“流动”，分析区域内的箭头有流动效果。

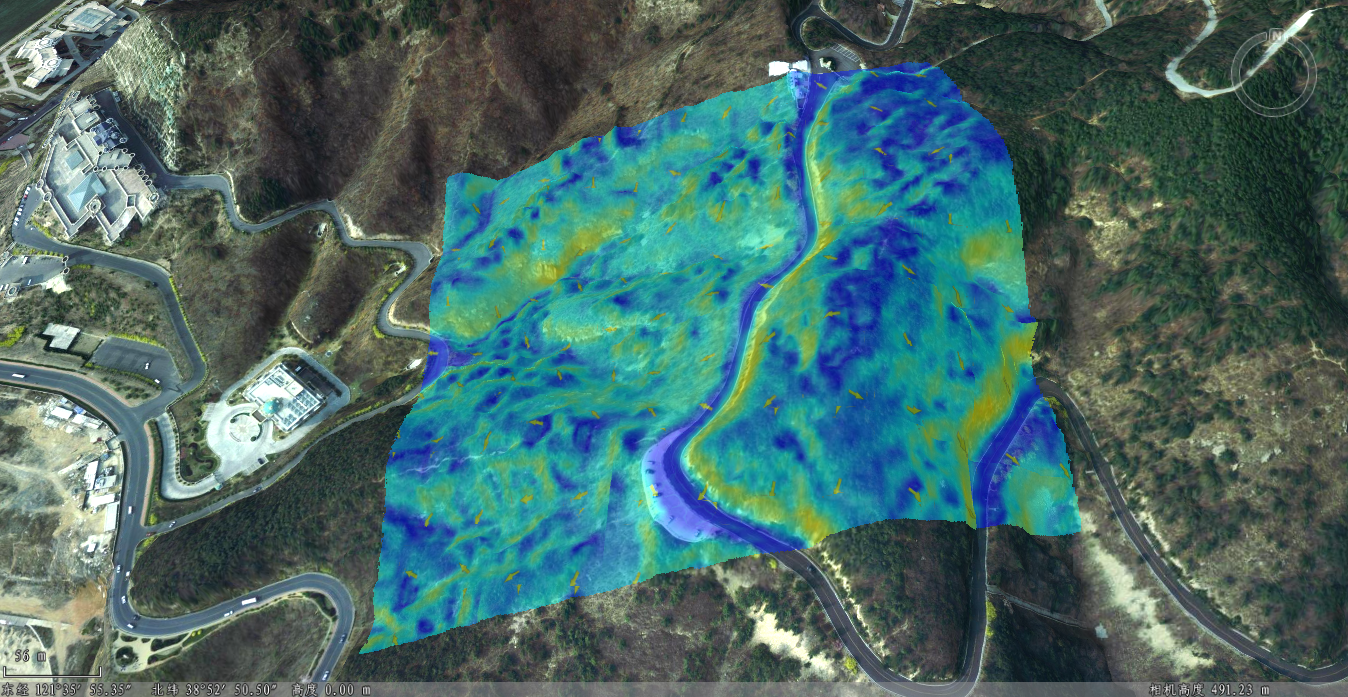

      • 坡度坡向分析和查询结果
注意事项：
  • 支持栅格地形和带法线的TIN地形。因此，要进行坡度坡向分析的TIN地形缓存在生成缓存时要勾选带法线。
  • 坡度坡向分析不支持平面场景。
