使用说明

在三维场景下，借助“填挖方分析”计算指定二维、三维面范围内的填挖方量。

应用场景

可用于在建筑施工、设计领域进行土方量分析，土方量的计算直接影响工程费用概算以及方案优选。

操作步骤

1. 在“三维分析”选项卡上“空间分析”组，单击“填挖方分析” 按钮，弹出“填挖方分析”面板。

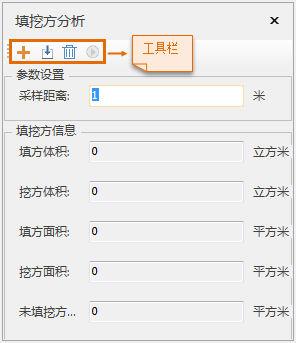

   图：“填挖方分析”分析面板

2. 设置填挖方分析区域，提供两种方法：绘制三维区域、导入区域。
   • 单击工具栏中的绘制面图标，在场景中绘制待进行填挖方分析的三维面。
   • 单击工具栏中的导入面图标，将在场景中导入待进行填挖方分析的二维、三维面。
3. 参数设置：
   • 设置采样距离，默认为1，单位为米。
4. 单击图标，进行填挖方分析，计算结果实时显示在“填挖方信息”组内，包括填方体积、挖方体积、填方面积、挖方面积和未填挖方面积。
5. 单击按钮，可删除填挖方分析区域。
