使用说明

三维空间分析中的等值线分析功能，可根据栅格数据的像元值，提取指定区域的的等值线。用于等值线分析的数据集必须为 DEM 或 Gird 等栅格数据集。

操作步骤

1. 在场景中添加需进行等值线分析的栅格数据，单击“三维分析”选项卡上的“空间分析”组中的“等值线分析”按钮。
2. 当鼠标顶部附着上红色圆点时即为可绘制状态，在数据表面单击鼠标左键确定多边形起始位置，确定两个顶点后移动鼠标即可看到多边形范围内的等值线提取预览效果，并再次单击鼠标左键，确定等值线分析的多边形范围，单击鼠标右键结束绘制。

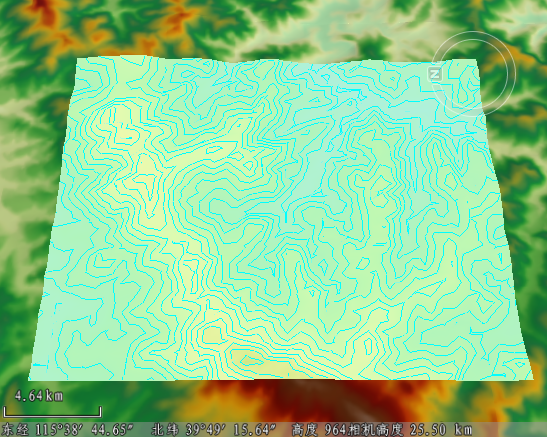

等值线分析结果

3. 确定等值线分析区域之后，可在“三维空间分析属性”工具栏中，继续添加等值线分析范围，或删除分析结果。
工具条按钮说明
• 按钮：用来绘制参与等值线分析的多边形区域。
• 按钮：用于在场景中选择一个三维面作为分析区域。
• 按钮：用来移除分析结果列表中选中的分析记录。
• 按钮：用于导入参与分析的三维面数据集。
• 按钮：用于导出分析区域。可通过勾选复选框确定导出的三维面数据集是否附带如下属性字段：名称、最小可见高度、最大可见高度以及等值距。
4. 通过“参数设置”可以设置值线分析结果的可视化效果。包括显示模式、线颜色、纹理颜色表、透明度、颜色表最小高程、颜色表最大高程、最小可见高程、最大可见高程和等值距，可在分析结果列表中同时选中一个或多个结果进行设置：
   • 显示模式：用来设置提取结果的显示模式，可设置的显示模式有线显示、面显示、线面混合显示三种模式。
   • 线颜色：单击右侧下拉按钮可设置等值线显示颜色。
   • 纹理颜色表：用来设置分析区域的填充纹理颜色，对应区域的高程值不同，则显示的颜色不同。
   • 透明度：用来设置分析区域填充纹理及等值线的透明度，默认值为 0。
   • 颜色表最小高程：用于设置颜色表的最小高程值，小于该值的地区将不被赋予颜色。
   • 颜色表最大高程：用于设置颜色表的最大高程值，大于该值的地区将不被赋予颜色。
   • 最小可见高程：用来设置提取等值线的最小高程值，小于该值的地区将不提取等值线。
   • 最大可见高程：用来设置提取等值线的最大高程值，大于该值的地区将不提取等值线。
   • 等值距：指相邻两条等值线之间的间隔值，单位为：米，默认值为100。
