三维管线常见问题解答
问： 为什么自适应管点显示不出来？
答：

自适应管点显示不成功的原因大致有以下几点，请检查是否设置正确：

  • 检查管点图层和对应的管线图层的高度模式、底部高程是否一致，如果没有，请设置一致；
  • 检查是否设置管点图层的父图层。这种问题常见于通过设置自定义专题图图层生成自适应管点，由于专题图没有存储拓扑关系，需要设置其父图层为对应的管线图层，设置完成后刷新图层，自适应管点才能显示。

    设置父图层方法：在图层管理器中选择该专题图，右击选择“关联图层风格”，弹出的对话框中设置目标图层为对应的管线图层。

  • 如果场景中使用的数据是管点、管线的瓦片图层，请检查瓦片图层是否是用网络数据集中的点、线子数据集单独生成的，如果是，那么需要重新生成瓦片，在矢量参数设置中将两个图层的“瓦片边长”数值设置成一致。
问： 为什么场景中不显示管网数据？
答： 请将图层的高度模式设置为“绝对高度”，如果管网数据位于地下，请设置数据来自“地下”，并“开启”地下和设置透明度。
问： 为什么在管线场景中鼠标稍微一拖动，管线大块大块的消失？
答： 检查图层属性中的“瓦片更新数”是否设置的太小，此属性决定了图层每次更新的瓦片块数，设置过小将导致调度的块很大，很容易从场景中调度出去，建议设置为16。
问： 为什么设置的圆管看起来不圆？
答： 请在“三维线型符号编辑器”中制作圆管符号时，去掉“自动打断”选项。此自动打断选项会把参数化的圆转化为多边形存储，造成精度损失。
问： 怎么提高管线场景的渲染性能？
答：
  • 修改管线图层风格中的GeoStyle3D.TubeSides属性，在不需要管线特别圆滑的情况下将其设置的小一些（默认值20），可以减少管线模型的复杂程度；
  • 弯头、三通、四通等特征点尽量使用自适应管点符号，可以提高渲染效率；

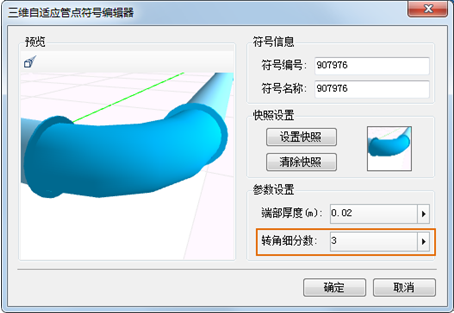

  • 修改自适应管点符号的转角细分数，在满足视觉要求的情况下尽可能设置的小一些。
问： 构建三维网络数据集时出现点丢失或构建结果明显错误情况？
答： 检查构建三维网络数据集时设置的“打断容限”值，打断容限表示线对象与线对象、线对象与点对象之间的最小距离，设置过大将出现错误，建议设置为0.001以下，推荐使用默认数值。
