使用说明

构建三维网络数据集功能可根据指定的三维点数据集、线数据集，或仅通过三维点数据集和网络数据集，生成三维网络数据集。该功能常适用于无拓扑关系字段的三维点、线数据集；若数据已存在拓扑关系，可通过该功能重新构建拓扑关系。

操作步骤

1. 在“交通分析”选项卡的“路网分析”组中，单击“拓扑构网”下拉按钮，选择构建三维网络。

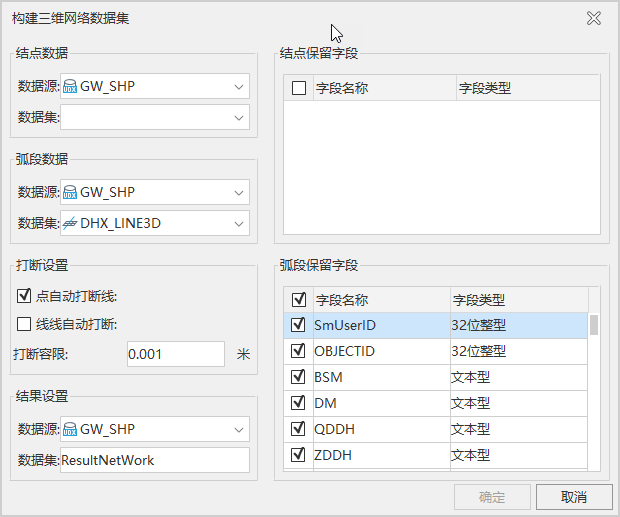

2. 弹出如下图所示的“构建三维网络数据集”对话框。

   图：“构建三维网络数据集”对话框

3. 源数据选择
   • 在“结点数据”处选择参与构网的三维点数据集及其所在的数据源，注：三维点数据集可设置为空，仅通过三维线数据集进行构网。
   • 在“弧段数据”处选择参与构网的三维线数据集及其所在的数据源。
4. 结果字段：“结点保留字段”列表中列出了结点数据的所有字段信息，可通过复选框勾选参与构建三维网络数据集的属性字段；“弧段保留字段”列表中列出了弧段数据的所有字段信息，可通过复选框勾选参与构建三维网络数据集的属性字段。默认勾选所有字段。
5. 打断设置
   • 点自动打断线：勾选该复选框后，在容限范围内，线对象会在其与点的相交处被打断，若线对象的端点与点相交，则线不予打断。
   • 线线自动打断：勾选该复选框后，在容限范围内，两条（或两条以上）相交的线对象会在相交处被打断，若线对象与另一条线的端点相交，则这个线对象会在相交处被打断。此外，勾选“线线自动打断”操作时，系统会同时默认勾选“点自动打断线”，即“线线自动打断”功能不可以单独使用。
   • 打断容限：设置打断容限，这里的打断容限即结点容限，表示线对象与线对象、线对象与点对象之间的最小距离。例如，若一个线对象的节点与另一个线对象的节点距离在容限范围内，则认为这两个节点重合；若一个线对象的节点与一个点对象的距离在容限范围内，则认为点在线上。

     容限的默认值为数据集左右范围的1/1000000，若有多个数据集参与构建网络数据集，则以左右范围最大的数据集为参考计算容限的默认值。容限单位与数据集的单位相同，推荐使用默认容限。

6. 结果设置：选择结果数据集所在的数据源，同时可修改结果数据集的名称。
7. 单击“确定”按钮，即可执行三维网络数据集的构建，构建完成后将自动关闭“构建三维网络数据集”对话框。

注意事项

用于构建三维网络数据集的数据必须具有相同的坐标系，否则将会构建失败。
