使用说明

“拉伸闭合体”功能是对倾斜摄影数据中选中的对象指定拉伸高程值后，构建拉伸闭合体。

操作步骤

1. 新建一个球面场景。在工作空间管理器中右键单击“场景”，选择 “新建球面场景”。
2. 添加三维瓦片缓存数据。在图层管理器中右键单击“普通图层”，选择“添加三维瓦片缓存图层…”，指定OSGB数据存储路径，实现加载OSGB数据。
3. 在“三维地理设计”选项卡上的“倾斜摄影操作”组中，单击“拉伸闭合体”按钮，弹出“拉伸闭合体”对话框，如下图所示：

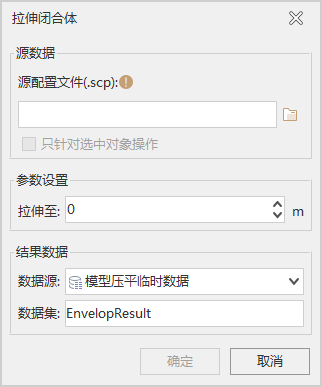

   图：“拉伸闭合体”对话框

4. 源配置文件：单击右侧按钮，在弹出的“选择”对话框中设置倾斜摄影配置文件；也可在文本框中直接输入文件夹路径。
5. 拉伸至：当数值为正，如数值5，表示模型向下拉伸至地上5米处，构成闭合体；当数值为负，如数值-5，表示模型向下拉伸至地下5米处，构成闭合体。可以自定义是否勾选“只针对选中对象操作”。
6. 数据源：选择存储结果数据集的数据源。
7. 数据集：数据集默认名称为EnvelopResult，可自定义数据集名称。
8. 点击“确定“进行拉伸闭合体操作：

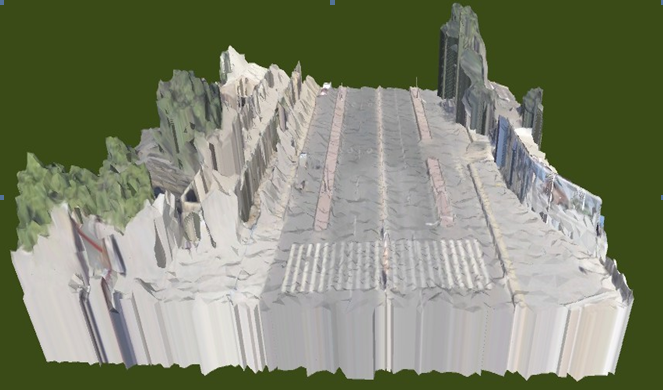

   图：拉伸闭合体效果图

注意事项

1. 操作拉伸闭合体前必须存在打开的数据源。
2. 拉伸闭合体支持三维面和模型数据集。
3. 如果倾斜摄影数据是投影坐标系，构建的拉伸闭合体也为投影坐标系，在加载显示前需要将拉伸闭合体转换为地理坐标。
