功能说明

倾斜摄影数据镶嵌功能是将选中的倾斜摄影图层与指定镶嵌面进行镶嵌操作。

功能入口

• 三维地理设计选项卡->倾斜摄影数据操作组->镶嵌按钮

操作步骤

1. 在新建场景或已有场景中加载倾斜摄影三维模型S3M瓦片数据，然后通过图层右键菜单“快速定位到本图层”，在场景窗口按住鼠标滚轮将相机调整至便于镶嵌的视角。
2. 在“三维地理设计”选项卡上的“倾斜摄影数据操作”组中，单击“镶嵌”按钮，弹出“倾斜摄影数据镶嵌”面板，进行参数设置。
   • 图层选择：单击“倾斜摄影图层”组合框的下拉箭头，选择待镶嵌图层。
   • 镶嵌面确定：单选“选择面”或“绘制面”确定镶嵌面类型。当选择“绘制面”，工具栏提供了“矩形”、“多边形”和“导入”三种方法来确定镶嵌面。
     • 选择面：在场景中选择面对象作为镶嵌面。
     • 矩形或多边形：移动鼠标至场景中，单击鼠标左键开始绘制矩形或多边形作为镶嵌面，单击鼠标右键结束绘制。
     • 导入镶嵌面：单击导入按钮后弹出导入对话框，支持将工作空间管理器中已有数据源中的面数据集导入作为镶嵌面。
   • 导出镶嵌面：支持通过单击“导出”按钮，将绘制的镶嵌面导出。
   • 参数设置：
     • 附加高度（米）:设置镶嵌面的附加底部高度，这个操作不会改变镶嵌面的原始底部高度值。默认为0，单位为米。
     • 缓坡宽度（米）：直接输入数值确定护坡的宽度，单位为米。
     • 作用高度范围：勾选后，支持设置镶嵌作用的高度范围。
       • 底部高程：设置相对于镶嵌面的底部高程值，单位为米，该值用于确定镶嵌面向下多少范围内的数据纳入镶嵌运算。
       • 顶部高程：设置相对于镶嵌面的顶部高程值，单位为米，该值用于确定镶嵌面向上多少范围内的数据纳入镶嵌运算。
     • “预览”复选框：默认不勾选，当勾选“预览”复选框时，可实时预览镶嵌结果。

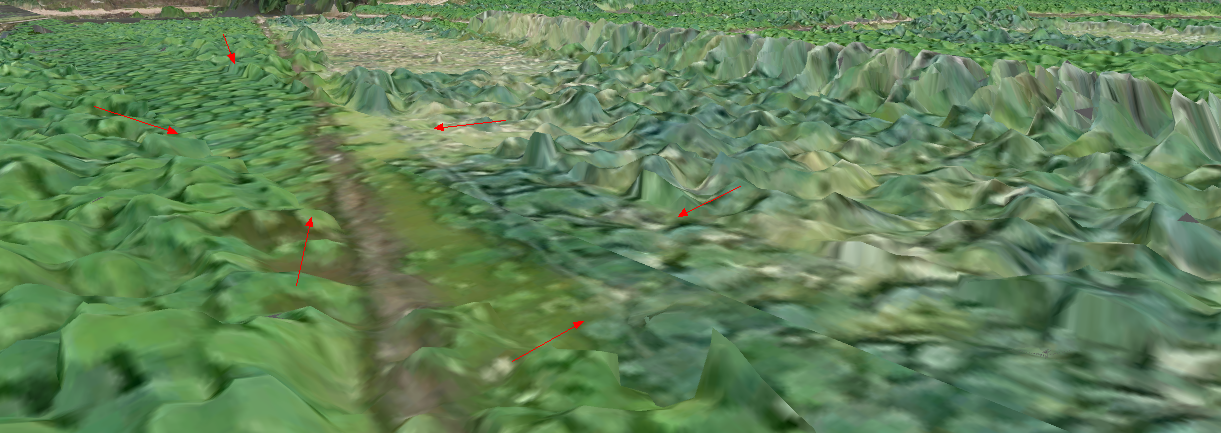

3. 设置完成后，单击“确定“即可进行镶嵌操作。镶嵌示例结果如下：

4. 单击“撤回“，可撤销倾斜摄影模型镶嵌操作结果。
