使用说明

倾斜摄影数据裁剪功能实现对倾斜摄影数据进行自定义裁剪，可通过选择面或绘制面来作为裁剪区域。

该方法可方便用户根据需求获取特定范围内的倾斜摄影数据。

功能入口

• 三维地理设计选项卡->倾斜摄影数据操作->裁剪按钮
• 工具箱->三维数据->倾斜数据运算->倾斜数据裁剪

操作步骤

1. 新建球面场景。在工作空间管理器中右键单击“场景”，选择 “新建球面场景”。
2. 加载三维瓦片。在图层管理器中选中普通图层，右键单击“添加三维瓦片缓存图层”，或在“场景选项卡上的“数据”组中，单击“瓦片”下拉按钮，在弹出的下拉菜单中选择“加载瓦片...”，具体操作参见帮助文档“加载三维瓦片”。
3. 在图层管理器中选中三维瓦片文件图层，右键单击“快速定位到本图层”，在场景窗口按住鼠标滚轮将相机调整至便于裁剪模型的视角。
4. 在“三维地理设计”选项卡上的“倾斜摄影数据操作”组中，单击“裁剪”按钮，弹出“倾斜摄影数据裁剪”面板。
   • 图层选择：单击“倾斜摄影图层”右侧组合框的下拉箭头，选择裁剪对象所在的图层。
   • 裁剪面确定：提供“选择面”和“绘制面”两种裁剪面确定方式。
     • 当点选“选择面”时，在场景中选择面对象，即完成裁剪面的确定。
     • 当点选“绘制面”时，使用工具栏中的“矩形”、“多边形”和“导入”来确定裁剪面。单击“矩形”或“多边形”工具，鼠标顶部在场景中附带上红色圆点，鼠标单击开始绘制区域，右键单击结束绘制，完成裁剪面的确定。单击“导入”工具后弹出导入对话框，选择面数据集作为裁剪区域，如下图所示。

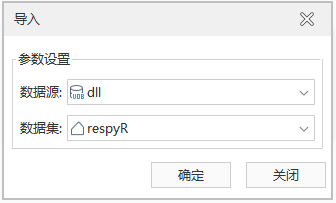

       图：“导入”对话框

   • 导出裁剪面：支持通过单击“导出”按钮，将绘制的裁剪面导出。
   • 裁剪参数设置：
     • 裁剪方式：选择“保留区域内”或“保留区域外”裁剪方式。其中“保留区域内”裁剪方式是裁剪获取裁剪区域内的倾斜摄影数据，“保留区域外”裁剪方式是裁剪获取裁剪区域外的倾斜摄影数据。
     • 裁剪边界高程：选择“与原始数据一致”或“与裁剪面一致”约束方式中。“与原始数据一致”是裁剪结果边界高程值和原来一致，保持不变；“与裁剪面一致”是裁剪结果边界高程和裁剪面边界高程值一致。
     • 默认勾选“预览”复选框，可实时预览裁剪结果。
   • 结果数据存储设置：
     • 单击“路径”右侧的文件打开图标，选择裁剪结果的存储路径，也可以直接在文本框内输入存储路径。
     • 在“目标名称”右侧的文本框内输入裁剪结果存储的文件名。

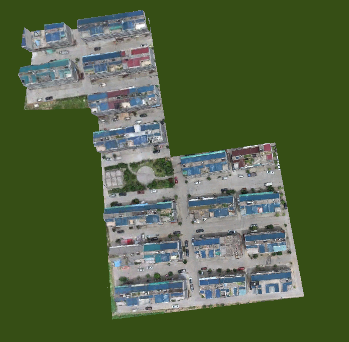

5. 单击“保存“进行倾斜摄影数据裁剪结果保存。示例多边形裁剪方式的结果如下，

   图：裁剪效果图
