功能说明

栅格影像生成三维模型功能，可基于指定的DEM(Digital Elevation Map，数字高程模型)与DOM((Digital Orthophoto Map, 数字正射影像)数据生成OSGB或S3MB格式的瓦片数据。

在打开包含原始数据的数据源，栅格影像生成三维模型功能激活，才能使用。生成瓦片数据前，需要分别加载栅格数据集和影像数据集来显示地形和影像，但生成瓦片数据后，通过加载一个瓦片配置文件就能直接加载地形和影像，可大幅提升数据的浏览性能。

功能入口

• 三维数据选项卡->倾斜摄影组->数据处理下拉菜单->栅格影像生成三维模型
• 工具箱->三维数据>-模型编辑->栅格影像生成三维模型

操作步骤

1. 在工作空间管理器中右键单击“数据源”，选择 “打开文件型数据源”，打开包含原始栅格数据和影像数据的数据源。
2. 在三维数据选项卡的倾斜摄影组中的数据处理下拉菜单中，单击栅格影像生成三维模型按钮，弹出栅格影像生成三维模型对话框。
3. 在对话框中的“栅格数据”处设置数据源和数据集，通过下拉选择将要生成瓦片数据的栅格数据集，即DEM数据。
4. 在对话框中的“影像数据”处设置数据源和数据集，通过下拉选择将要生成瓦片数据的影像数据集，即DOM数据。
5. 参数设置：
   • 开始层：设置结果瓦片数据的开始层数。可使用默认值。
   • 结束层：设置结果瓦片数据的结束层数。可使用默认值。
   • 场景类型：设置结果数据的场景类型，包括平面和球面。当原始数据为平面坐标系时，场景类型只能设置为平面；当原始数据为地理坐标系时，场景类型只能设置为球面；当原始数据为投影坐标系时，场景类型可设置为平面或球面。
   • 瓦片类型：设置结果瓦片类型，包括OSGB和S3MB，默认为OSGB。
   • DXT压缩：默认勾选。勾选后将对数据进行DXT纹理压缩，该压缩格式适用于PC端。
6. 存储路径：设置结果数据的保存路径。通过鼠标单击右侧按钮选择存放路径，也可直接输入存储路径。
7. 目标文件名：设置结果数据文件名，通过直接在文本框中键入来设置。

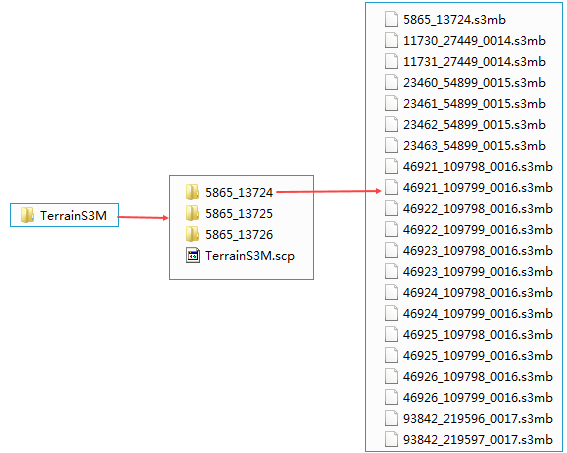

8. 设置完以上参数后，单击运行按钮，即可执行栅格影像生成三维模型的操作。如下图所示为基于某一地形数据生成S3MB瓦片数据。
