功能说明

通过本功能，可将模型数据集转换为二维面数据，转换后，相当于将模型数据集中的所有模型对象投影到XY（二维）平面上，生成二维面数据集。

功能入口

• 数据选项卡->数据处理组->类型转换->模型->二维面。
• 工具箱->类型转换->二维数据与三维数据互转->模型->二维面。

操作说明

1. 在工作空间管理器中打开存有模型数据集的数据源；
2. 在数据选项卡的数据处理组中，单击类型转换按钮的下拉箭头，在弹出的菜单中选择模型->二维面命令，弹出模型->二维面对话框；
3. 在对话框列表区域设置源数据源和结果数据源；
4. 设置完成后，单击运行按钮，完成操作。

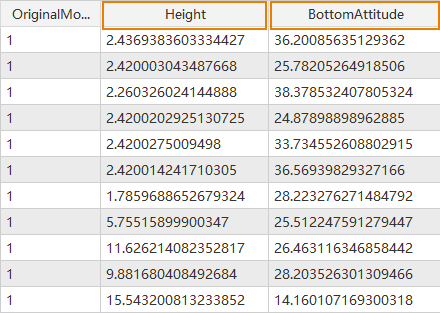

转换成功后，打开二维面数据集的属性表，平台为其自动生成了BottomAttitude与Height两个属性字段，其中BottomAttitude记录了该二维面对应转换前模型对象的底部高程，Height记录了转换前模型对象的高度。如下所示：
