图层阴影

使用说明

SuperMap iDesktopX能够根据光源(太阳)的位置获取场景中数据的阴影位置,以模拟数据在场景中的阴影效果。阴影模式需要配合场景选项卡中的可见功能一起使用。开启阴影效果之后,对象阴影的显示方向与当前场景时间有关,与当前计算机的时间无关。当前场景时间可在场景选项卡中的轨迹管理面板中查看或修改,具体操作请参见太阳特效

目前,三维瓦片图层(以模型为源数据)、二维点线面图层、三维点线面图层、模型图层等支持设置阴影模式。其中,二维面图层的阴影模式通常应用于设置了拉伸高度的面数据集和专题图图层,点(线)图层阴影通常应用于设置了点(线)符号为三维符号的点(线)图层。

功能入口

  • 图层管理器->图层右键菜单->阴影模式
  • 场景选项卡->属性模组->图层属性按钮->图层属性面板->基本模块->阴影模式

操作步骤

  1. 新建或打开场景,并将目标数据加载至场景窗口中。
  2. 阴影效果需激活太阳特效后,才可显示阴影。在调整阴影模式前,通过场景选项卡中浏览组的可见按钮激活太阳特效,并配合轨迹按钮调整时间,从而动态调整阴影效果。
  3. 根据需要通过以下任意方式调整图层的阴影模式。
  4. 方式一:在图层管理器中,选中目标图层,单击鼠标右键。在弹出的右键菜单中选择阴影模式。可选项包括了无阴影、显示选中对象阴影、显示所有对象阴影。
    • 无阴影:选择该项,表示不显示图层中对象的阴影。
    • 显示选中对象阴影:选择该项后,即可显示该图层中选中对象的阴影。
    • 显示所有对象阴影:选择该项后,即可显示该图层中所有对象的阴影。
  5. 或者在图层管理器中选中一个或多个图层,在场景选项卡的属性组中,单击图层属性按钮,弹出“图层属性”面板,在基本模块单击“阴影模式”右侧下拉按钮进行设置。

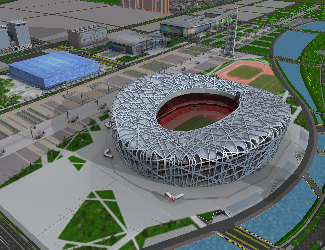

  6. 如下图所示为模型阴影示意图。
