使用说明

分层设色是可视化表达的常用方式，它通过一定的颜色变化次序或色调深浅来表达和区别三维数据的不同属性。平台支持对模型数据集、LAS数据集、S3M瓦片、TIN地形瓦片设置颜色表、透明度、显示区域、最大/最小可见值等参数，实现数据的分层设色表达；另外支持对三维栅格体数据设置颜色表。

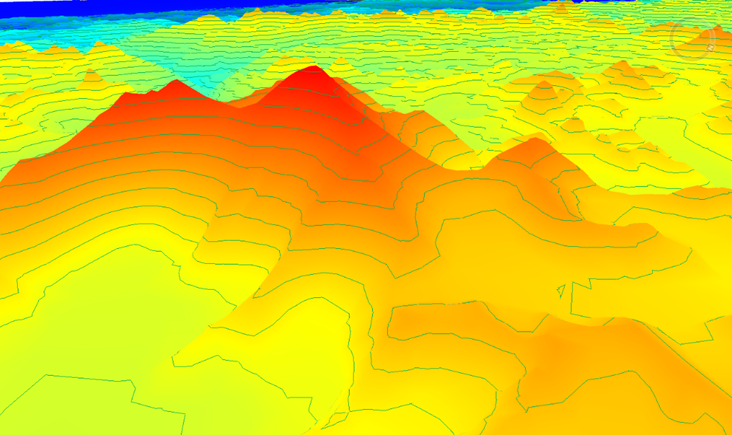

TIN地形分层设色效果图如下所示：

功能入口

• 图层管理器->模型/瓦片/LAS图层右键菜单->图层属性->图层属性面板->分层设色
• 图层管理器->TIN地形瓦片图层右键菜单->属性->属性面板->分层设色

参数说明

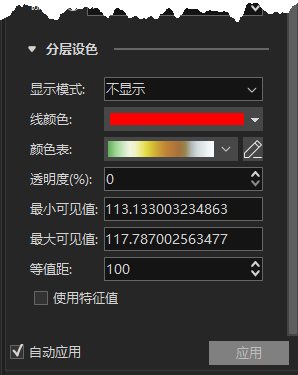

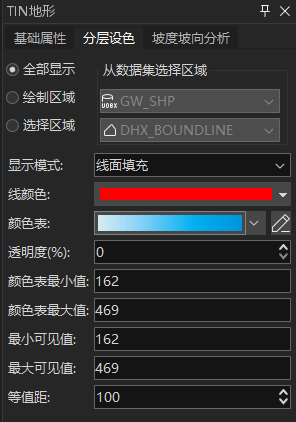

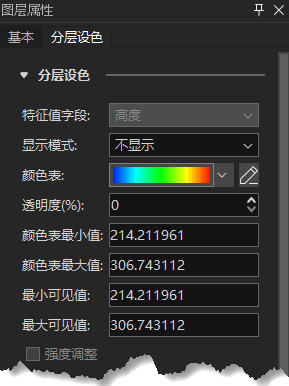

根据图层类型，将显示略有区别的图层属性面板，如下图，从左至右依次为S3M瓦片、TIN地形瓦片、模型数据集的图层属性面板的分层设色模块。

• 特征值字段：当前选择图层对应数据为S3M瓦片、LAS数据集时，可以根据指定特征值字段进行分层设色。
  • 高度：基于数据的高度值进行分层设色，颜色渐变表示数据的高程变化。
  • 类别：根据数据的类别（如地面、植被、建筑）分配不同的颜色，可用于快速识别地物类型。
  • 强度：基于数据的强度值进行分层设色，颜色渐变表示点云回波强度的变化。
  • 当数据存在高度、类别或强度以外的特征值字段时，这里会显示数据自带的特征值字段。
• 显示区域：当前选择图层对应数据为TIN地形瓦片时，可对指定区域进行分层设色设置。
  • 全部显示：默认为“全部显示”，即该图层数据全部参与分层设色表达。
  • 绘制区域：勾选此项后，将鼠标移至场景区域时变为编辑划线状态，可在模型上点击勾绘一个多边形区域，表示该多边形区域内的模型显示分层设色，区域外不显示分层设色。
  • 选择区域：勾选此项后，激活“从数据集选择区域”的下拉框，选择当前工作空间打开的数据源、面/三维面数据集。当面数据集有多个多边形时，“SmID”数值最小的多边形显示分层设色，其他多边形不起作用。
• 显示模式：设置数据分层设色的显示模式。
  • 不显示：默认不显示，即不进行分层设色表达。
  • 线填充：基于等值线进行数据的分层设色表达。
  • 面填充：采用面填充的方式进行数据分层设色表达。
  • 线面填充：结合等值线与面填充方式进行数据分层设色表达。
• 线颜色：当显示模式选择线填充或线面填充时，通过点击线颜色右侧颜色下拉框选择等值线的颜色方案。
• 颜色表：当显示模式选择面填充或线面填充时，通过点击颜色表右侧颜色下拉框，选择填充面的颜色方案。更多内容见颜色表设置对话框表。
• 无效值颜色：仅选择的当前图层对应数据为S3M瓦片时，可通过下拉菜单设置数据中无效值显示的颜色，默认为白色。
• 透明度：设置透明度，取值范围0-100。默认透明度为 0，表示完全不透明；随着数值增大，会变得越来越透明；最大值为 100，表示完全透明。
• 附加高度（米）：仅当数据为S3M瓦片且特征值字段为高度时，可通过调整该参数来设置附加高度值。该参数的使用情况1为：当原始S3M瓦片数据的插入点的高度(z)值设置为非零数值时，需要在此处填入对应数值，才能保证分层设色的正确性。该参数使用情况2为：当设置了图层的底部高程并想要去除该参数对淹没分析的影响时，可以设置在此处填入对应数值。
• 颜色表最小值：输入数字，用于设置纹理颜色表最左侧颜色所对应的高程/点云特征值，默认为模型高程/点云特征值的最小值。
• 颜色表最大值：输入数字，用于设置纹理颜色表最右侧颜色所对应的高程/点云特征值，默认为数据高程/点云特征值的最大值。当颜色表最大值设置的小于最大可见值时，数据高度/点云特征值超过颜色表最大值的部分将以颜色表最右侧颜色显示。
• 最小可见值：设置参与分层设色表达的模型高程/点云特征值的最小值，默认为数据高程/点云特征值的最小值。小于该值的数据将不显示分层设色。
• 最大可见值：设置参与分层设色表达的模型高程/点云特征值的最大值，默认为数据高程/点云特征值的最大值。大于该值的数据将不显示分层设色。
• 等值距：当显示模式选择线填充或线面填充时，通过设置等值距来控制等值线的间距，单位为米，默认值为100，表示每隔100米显示一条等值线。
• 采样模式：提供临近采样和线性采样两种模式。
• 使用特征值：当前选择图层对应的数据是模型数据集时，支持勾选使用特征值，勾选后，如果模型数据集带特征值。会将其最小值及最大值作为分层设色的最小可见值及最大可见值。带特征值的模型数据集可以通过构建TIM功能时指定特征值后生成，也可以通过体元栅格提取属性功能生成。
• 强度调整：当前选择图层对应的数据是LAS数据集或点云瓦片时，勾选强度调整后，通过将强度值与颜色映射表建立关联来调整数据可视化效果，会使数据显得更真实立体。
• 体数据：体数据参数是体元栅格叠加生成瓦片的结果，可选择不同的体数据参数，表达不同的属性场。详情见体元栅格叠加模型瓦片。
