使用说明

水淹分析是三维分析的一个重要方向。目前，倾斜摄影三维模型S3M瓦片图层属性面板提供淹没效果参数设置区域，可对水体、淹没水位及淹没速度等进行设置，从而实时模拟积水随时间变化的动态演进过程，从而快速判断内涝对交通、财产、人身可能造成的伤害。

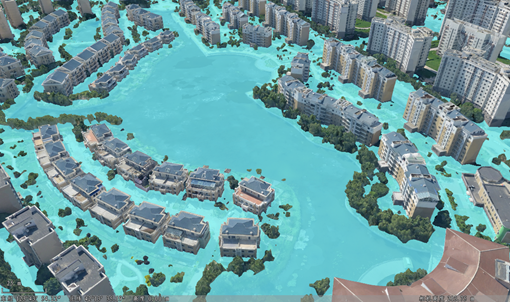

图：基于倾斜摄影三维模型模拟小区淹没效果

功能入口

• 场景选项卡->属性组->图层属性按钮->图层属性面板->分层设色模块->淹没效果参数设置
• 图层管理器->倾斜摄影三维模型S3M瓦片图层右键菜单->图层属性按钮->图层属性面板->分层设色模块->淹没效果参数设置

参数说明

图：淹没效果参数设置

• 颜色表：点击右侧颜色下拉框，选择水体的颜色方案。
• 透明度：点击右侧按钮弹出设置水体透明度的滑块，滑动滑块调节；也可直接输入0-100的数字。默认透明度为 0，表示水体完全不透明；随着数值增大，水体会变得越来越透明；最大值为 100，表示完全透明。
• 当前水位高程：直接输入数字或点击“增加”“减少”的按钮调节当前水文高程。
• 最大水位：输入数字表示水体淹没的最大高程。
• 最小高程：此参数为自动获取且不可更改，为当前图层的高程最小值。
• 最大高程：此参数为自动获取且不可更改，为当前图层的高程最大值。
• 总时间(s)：用于显示和设置水体从最小高程淹没到最大水位所需时间，单位为：秒。调整总时间，速度数值将发生变化。
• 速度(m/s)：用来显示和设置水体从最小高程淹没到最大水位的速度，单位为：m/s。调整速度，总时间将发生变化。
• 播放控件：通过“开始”、“暂停”或“停止播放”按钮控制水体淹没模型的状态。
• 循环播放：勾选该复选框后，在模拟水体淹没时，将重复执行播放操作，直到用户停止播放；若未选中该复选框，则在播放完毕后自动停止。

操作步骤

1. 在场景中打开需要进行水淹模拟的倾斜摄影三维模型S3M瓦片图层，通过单击场景选项卡->属性组->图层属性按钮，或者单击图层管理器->倾斜摄影三维模型S3M瓦片图层右键菜单->图层属性按钮，打开图层属性面板，找到分层设色模块中的淹没效果参数设置。
2. 根据需要设置参数，以获得预期效果。
