使用说明

地质体构建功能，可以依据多个地质点数据集（地理坐标系、投影坐标系）构建地质体模型，能实现对复杂地质体的快速建模和可视化，可有效用于地质调查分析。

功能入口

• 三维数据选项卡->模型组->地质体下拉菜单->地质体构建

操作步骤

1. 在工作空间管理器中右键单击“数据源”，选择“打开文件型数据源”，打开包含地质点数据集的数据源，也可包含表征数据范围的面数据集。示例数据源如下：

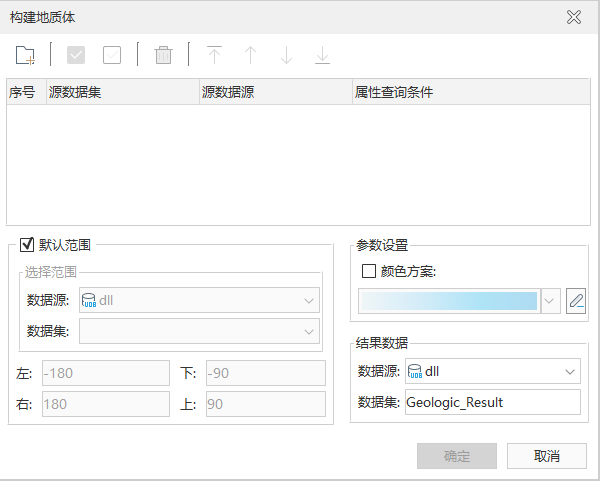

2. 单击三维数据选项卡中模型组中地质体下拉按钮，在下拉菜单中选择地质体构建，弹出“构建地质体”对话框。
3. 添加源地质点数据集：
   • 通过对话框中的工具栏的添加源数据集、全选源数据集、反选源数据集、移除选择的数据集、数据集排序（置顶、上移、下移、置底）。构建地质体中点图层的顺序对应实际地层由高到低，导入数据集后，通过数据集排序工具进行修改顺序。
   • 地质类型：设置对应源数据集的地质类型，例如砂土、黏土等。设置完成后通过材质参数可以设置
   • 属性查询条件：用来从已有的点数据集中查询出满足特定条件的数据参与地质体构建，数据鼠标单击右侧按钮，弹出“SQL表达式”对话框。“SQL表达式”对话框内的参数设置可参考通过SQL语句进行查询 。
4. 结果范围设置：用于设置数据作用范围，包括默认范围和选择范围。
   • 默认范围：默认使用默认范围，即所有地质体点数据参与地质体构建操作。
   • 选择范围：选择表征作用范围的数据源和面数据集，其中选择数据集必须与地质点数据集的坐标系一致。

     • 若选择的面数据集空间范围小于所有地质点数据的空间范围，参与构建操作的地质点数据仅限于位于面数据集空间范围内的部分。

     • 若选择的面数据集空间范围大于所有地质点数据的空间范围，则所有地质点数据都会参与构建操作，但不会在地质点数据空间范围外进行插值构建。

5. 材质参数设置：
   • 材质信息：如果设置了地质类型，单击材质信息按钮，会弹出材质编辑对话框，用以设置不同类型的地质层对应的材质信息。
     • 材质对象：选择在源数据列表中设置的地质类型，通过以下参数来设置不同地质类型的材质信息。
     • 材质设置：设置指定地质类型的数据的颜色信息，包括名称、材质颜色。勾选材质颜色参数前的单选框后，可以通过颜色面板来设置材质颜色。颜色(RGBA)采用十六进制数值来表示，例如蓝色的十六进制数值为#0000FFFF。
     • 纹理设置：设置指定地质类型的数据的纹理。勾选纹理贴图参数前的单选框后，可以通过右侧打开按钮设置纹理贴图（*.png/*.jpg/*.jpeg/*.bmp）。
     • 纹理重复：设置贴图重复模式和贴图的横向、纵向大小。当重复模式为实际大小时，贴图的横向、纵向大小单位为米，纹理将按照指定大小重复放置； 当重复模式为重复次数时，贴图的横向、纵向大小单位为次,纹理将按照指定次数重复放置。
   • 勾选颜色方案选项框，在配色下拉列表框中选择需要的配色方案。颜色方案与材质信息是互斥的，请根据需要合理设置参数。
6. 结果数据设置：设置存储结果模型数据的数据源和数据集。

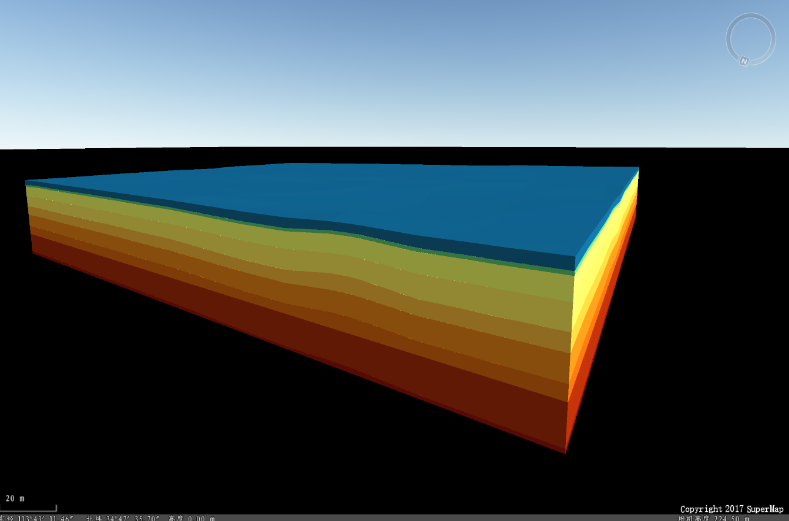

7. 设置完参数后，点击“确定“进行地质体构建，示例构建结果如下：
