使用说明

点集生成时序模型瓦片功能，可用将存储了时间序列信息的点数据集生成为S3M瓦片数据，可实现河流淹没等动态效果的多端应用。点数据集中的每个点通常会存储该点的空间坐标（X/Y/Z)和多个表达多时刻特征的属性值，例如同一位置在不同时刻的水温。

功能入口

• 三维数据选项卡->三维瓦片组->生成瓦片下拉菜单->点集生成时序模型瓦片

操作步骤

1. 在工作空间管理器中，通过导入数据功能打开生成时序模型瓦片的源数据。
2. 在三维数据选项卡上三维瓦片组中生成瓦片下拉菜单中，单击点集生成时序模型瓦片按钮，弹出“点数据集生成时序模型瓦片”对话框。
3. 设置点数据集：
   • 数据源：通过下拉菜单选择工作空间中包含时序信息的点数据集所在的数据源。
   • 数据集：通过下拉菜单在数据源中选择属性表中存有多时刻特征的点数据集。
4. 设置裁剪数据集：
   • 数据源：通过下拉菜单选择工作空间中约束面数据集所在的数据源。
   • 数据集：通过下拉菜单在数据源中选择约束面数据集。约束面是表示动态时序效果作用的范围，其范围需要与上述点数据集的范围存在重合，且其坐标系应与上述点数据集的坐标系一致。
5. 设置参数：
   • 线程数：设置运行点集生成时序模型瓦片的线程数。
   • 瓦片名称：设置任意字符串作为结果S3M瓦片的名称。
   • 存储路径：设置结果瓦片存放的目标路径。
   • 时序字段：单击设置按钮，在弹出的“要素设置”面板中，根据数据情况，设置要素和维度，并选择对应表达多时刻特征的属性字段（数值型，例如双精度）。

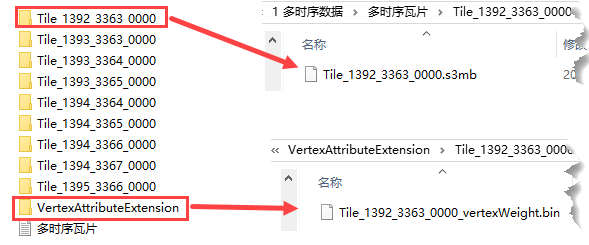

6. 设置完成后，单击确定即可执行点集生成时序模型瓦片操作。如下图所示为结果时序模型瓦片，*.s3mb文件记录了瓦片的数据信息，VertexAttributeExtension文件夹内的*.bin文件记录了数据时序特征信息。
