TIN镶嵌
使用说明
当已有的地形数据与模型之间不能严格的匹配，存在公路、护坡被地形压盖或隧道洞口处被地形遮挡等问题时，可通过TIN地形镶嵌功能，利用模型的边界面与TIN地形进行镶嵌，使地形与模型能够很好的贴合。
当场景窗口中存在TIN地形时，通过多边形对球面场景中指定地形进行镶嵌。被镶嵌地形为TIN地形，镶嵌图层支持二三维面图层。
功能入口
- 三维地理设计选项卡->TIN地形操作组->镶嵌按钮
- 工具箱->三维数据->TIN处理->TIN镶嵌
操作步骤
- 镶嵌面准备：可以通过“三维地理设计”选项卡->“模型操作”组->"截面与投影"下拉按钮->“提取边界”功能提取被地形压盖或遮挡的模型边界面，具体操作见“提取边界”。完成后，可以将获取到的面数据集添加到场景中作为镶嵌面。
- 在“三维地理设计”选项卡下的“TIN地形操作”组中，单击“镶嵌”项，弹出“TIN镶嵌”面板。
- 图层选择：单击“TIN地形”组合框的下拉箭头，选择需镶嵌对象所在的图层。

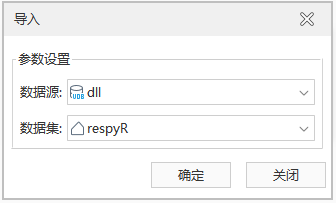

- 镶嵌面确定：单选“选择面”或“绘制面”确定镶嵌面类型。当选择“绘制面”，工具栏提供了“矩形”、“多边形”和“导入”三种方法进行镶嵌面的绘制，其中导入按钮单击后弹出的对话框，如下图所示。
图：“导入”对话框 - "预览"复选框：默认勾选“预览”复选框，支持实时预览镶嵌效果，但不支持预览缓坡效果。
- 参数设置：用于设置附加高度、护坡宽度以及作用高度范围等参数。
- 附加高度：设置镶嵌面的附加高度，这个操作不会改变镶嵌面的原始值。默认为0，单位为米。直接输入数值确定附加高度。
- 缓坡宽度：用于设置镶嵌面和地形作用边界处缓坡的宽度，默认为0，单位为米，可直接输入数值来确定。护坡宽度可使镶嵌面与地形的镶嵌过渡更加自然。
- 作用高度范围：勾选后，支持设置镶嵌作用的高度范围。
- 底部高程：设置相对于镶嵌面的底部高程值，单位为米，该值用于确定镶嵌面向下多少范围内的数据纳入镶嵌运算。
- 顶部高程：设置相对于镶嵌面的顶部高程值，单位为米，该值用于确定镶嵌面向上多少范围内的数据纳入镶嵌运算。

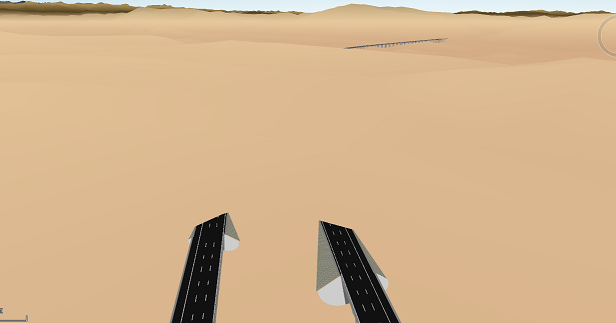

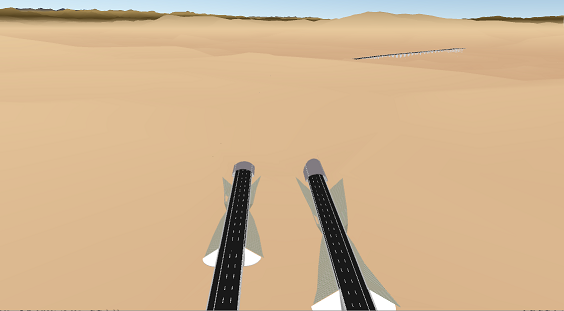

- 单击“确定“进行TIN地形镶嵌，还单击“撤回“按钮撤销TIN地形镶嵌操作。镶嵌示例结果如下图所示，左为镶嵌操作前，右为镶嵌操作后。
