使用说明

通过挖洞功能可以在TIN地形上镂空一个洞，然后叠加三维模型，形成模型与地形匹配的效果。

功能入口

• 三维地理设计选项卡->TIN地形操作->挖洞
• 工具箱->三维数据->TIN处理->TIN挖洞

操作步骤

1. 在场景中加载地形瓦片(TIN)（配置文件格式为*.sct）。
2. 在图层管理器中选中地形瓦片图层，右键单击“快速定位到本图层”，在场景窗口按住鼠标滚轮将相机调整至便于操作的视角。
3. 在“三维地理设计”选项卡中“TIN地形操作”中，单击“挖洞”项，弹出“TIN挖洞”面板，如下图所示：

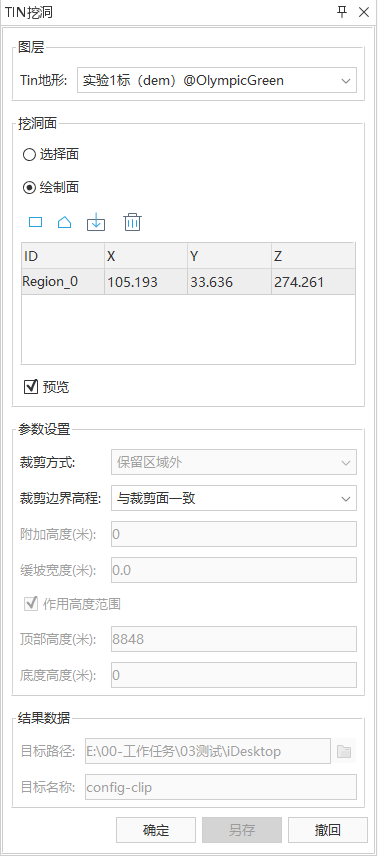

   图：“TIN挖洞”对话框

4. 图层选择：单击“Tin地形”组合框的下拉箭头，选择需挖洞对象所在的图层。
5. 挖洞面确定：单选“选择面”或“绘制面”确定挖洞面类型。当选择“绘制面”，工具栏提供了“矩形”、“多边形”和“导入”三种方法进行镶嵌面的绘制，
   • 选中对象区域挖洞：选择单个或多个二、三维面对象进行挖洞。建议先选择面对象，再单击“选中对象区域挖洞”按钮。
   • 矩形挖洞：鼠标左键单击“矩形”按钮，在场景中Tin地形上绘制需要挖洞的矩形区域。
   • 多边形挖洞：单击“多边形”按钮，在场景中Tin地形上绘制需要挖洞的多边形区域。
   • 导入挖洞面：单击“导入”按钮后弹出如下对话框，选择二/三维面作为挖洞面。

     图：“导入”对话框

6. "预览"复选框：默认勾选“预览”复选框，支持实时预览挖洞效果。
7. 裁剪边界高程：单击“裁剪边界高程”组合框的下拉箭头，选择“与原始数据一致”或“与裁剪面一致”约束方式。“与原始数据一致”是挖洞结果边界高程值和原来一致，保持不变；“与裁剪面一致”是挖洞结果边界高程和挖洞面边界高程值一致。
8. 点击“确定”按钮完成操作，还可通过“撤回”按钮回滚到离当前时间节点最近一次操作的历史记录处。挖洞效果图如下所示：

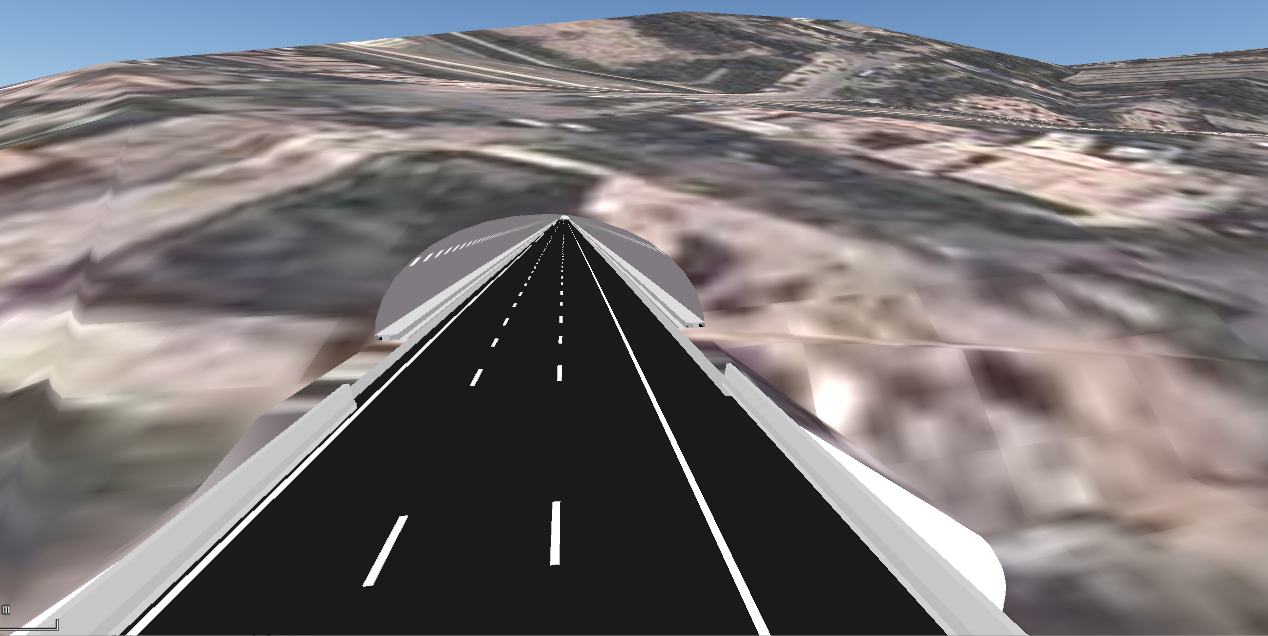

   图：“TIN挖洞”效果图
