TIN裁剪

使用说明

为了配合DEM生成地形瓦片(TIN)的使用,对地形瓦片(TIN)数据进行多种形式的裁剪操作,从而更好的利用数据。TIN地形裁剪操作可以通过指定范围对场景窗口中的指定TIN地形进行区域裁剪。

功能入口

  • 三维地理设计选项卡->TIN地形操作->裁剪
  • 工具箱->三维数据->TIN处理->TIN裁剪

操作步骤

  1. 在场景中加载地形瓦片(TIN)(配置文件格式为*.sct)。
  2. 在图层管理器中选中地形瓦片图层,右键单击“快速定位到本图层”,在场景窗口按住鼠标滚轮将相机调整至便于操作的视角。
  3. 在“三维地理设计”选项卡中“TIN地形操作”中,单击“裁剪”项,弹出“TIN裁剪”面板。
  4. 图层选择:单击“Tin地形”组合框的下拉箭头,选择需裁剪对象所在的图层。
  5. 裁剪面确定:单选“选择面”或“绘制面”确定裁剪面类型。当选择“绘制面”,工具栏提供了“矩形”、“多边形”和“导入”三种方法进行裁剪面的绘制。单击导入按钮后弹出如下对话框,可以导入二/三维面作为裁剪面。

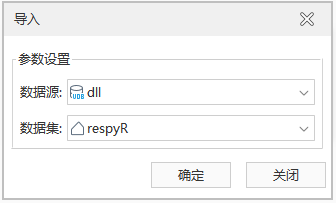

    图:“导入”对话框
  6. "预览"复选框:默认勾选“预览”复选框,支持实时预览裁剪效果。
  7. 参数设置:
    • 裁剪方式:单击“裁剪方式”组合框的下拉箭头选择“保留区域内”或“保留区域外”裁剪方式。保留区域内裁剪方式是裁剪获取封闭区域内的地形瓦片(TIN),保留区域外裁剪方式是裁剪获取封闭区域外的地形瓦片(TIN)。
    • 裁剪边界高程:单击“裁剪边界高程”组合框的下拉箭头,选择“与原始数据一致”或“与裁剪面一致”约束方式。“与原始数据一致”是裁剪结果边界高程值和原来一致,保持不变;“与裁剪面一致”是裁剪结果边界高程和裁剪面边界高程值一致。
  8. 结果数据设置:如果不修改原始地形瓦片(TIN),可以在结果数据处设置结果数据存储路径和名称后,然后点击“另存”执行裁剪和结果数据存储操作。
  9. 单击“确定“进行TIN地形缓存裁剪,还可通过“撤回”按钮回滚到离当前时间节点最近一次操作的历史记录处。
注意事项:
  • 当设置裁剪边界高程为“与原始数据一致”时,裁剪面的Z值不起作用。
  • 对地形瓦片(TIN)进行裁剪操作后,软件会保留历史数据记录。通过地形瓦片右键菜单的历史记录选项可以查看和回滚历史数据情况。
