使用说明

“表面运算”功能是在场景中将TIN地形与模型数据进行表面求差运算或表面合并运算，得到新的TIN地形数据。

目前只支持单模型的表面运算。

使用场景

该功能可用于道路与隧道工程等领域。

操作步骤

1. 加载数据源。数据源需要包含模型数据集和TIN地形数据。添加到场景中的示范效果如下：

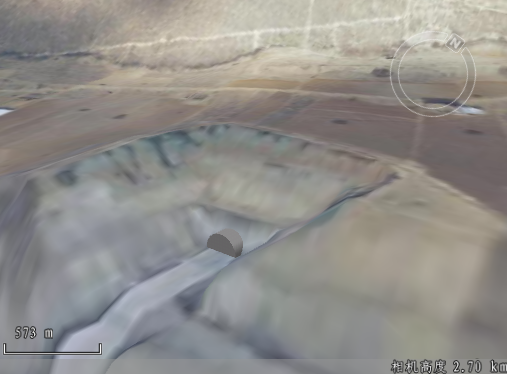

   图：TIN地形和模型数据示范效果

2. 打开表面运算窗口。在“三维地理设计”选项卡中“TIN地形操作"中，单击“表面运算”按钮，弹出表面运算对话框。
3. 选择参与表面运算模型所在的数据源和数据集。
4. 选择参与表面运算的TIN地形数据并指定模型数据集中参与运算的模型SmID，多个SmID之间用逗号分割，若为空则模型数据图层中的所有对象参与运算。
5. 选择表面运算操作。表面运算包含求差和合并，单选进行的表面运算操作。
6. 点击“确定“进行表面运算。示例数据求差的运算结果如下：

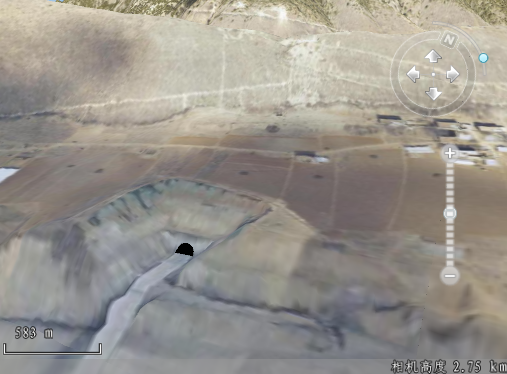

   图：求差表面运算结果效果图

注意

1. 参与表面运算的模型和TIN地形的坐标系单位应保持一致。若不一致，运算失败且会在输出窗口显示“请确认目标坐标系的单位是否一致”。
