使用说明

拉伸闭合体功能支持将地形瓦片(TIN)数据向上或向下拉伸至指定高程处，从而形成一个闭合体，并支持将结果数据输出为模型数据集。该功能可以构建用于3D打印的实体模型。

功能入口

• 三维地理设计选项卡->TIN地形操作->拉伸闭合体

操作步骤

1. 在场景中加载地形瓦片(TIN)（配置文件格式为*.sct）。
2. 在图层管理器中选中地形瓦片图层，右键单击“快速定位到本图层”，在场景窗口按住鼠标滚轮将相机调整至便于操作的视角。
3. 三维地理设计选项卡中TIN地形操作中，单击拉伸闭合体按钮，弹出“拉伸闭合体”面板。
4. 图层选择:鼠标单击Tin地形右侧组合框的下拉箭头选择目标TIN地形所在的图层。
5. 结果数据设置
   • 数据源：默认选取当前工作空间中的第一个数据源，可通过下拉列表框选取存放结果数据集的数据源。
   • 数据集名称：输入字符串作为结果数据集的名称。
6. 拉伸范围设置
   • 默认：不进行范围设置，使用TIN地形的默认范围。
   • 自定义范围：勾选“自定义范围”复选框后，可以自行设置拉伸范围，包括选择面和绘制面两种方式。其中绘制面可通过绘制矩形、多边形和导入外部二/三维面对象来确定范围。
7. 拉伸参数设置
   • 裁剪方式：包括保留区域内和保留区域外，用于确定是在范围面内部还是外部创建拉伸闭合体。
   • 裁剪边界高程：包括“与原始数据一致”和“与裁剪面一致”。“与原始数据一致”是拉伸结果边界高程值和原来一致，保持不变；“与裁剪面一致”是拉伸结果边界高程和拉伸范围面边界高程值一致。
   • 拉伸至：设置数据拉伸到的指定高度值，可通过直接输入或上下箭头调整来设置。该参数值需要大于地形的最大高度值或小于地形的最小高度值。
   • 层级：输入层级参数，设置后仅对指定层级的数据进行拉伸处理。

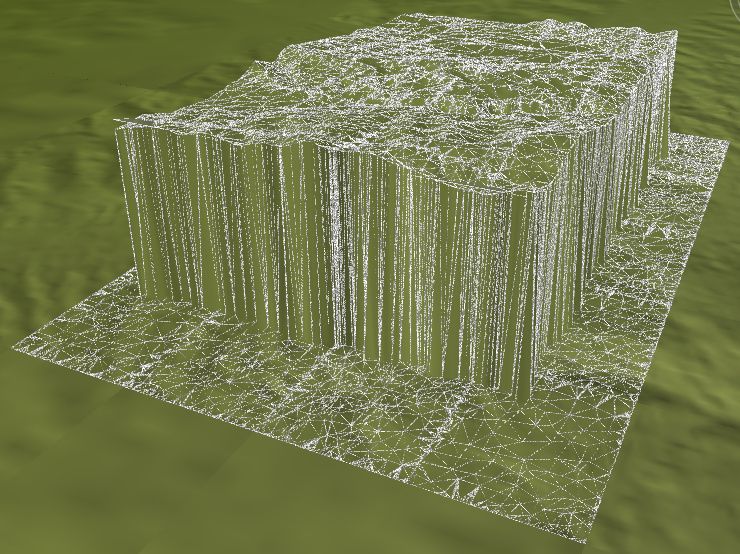

8. 设置完以上参数，点击“确定”按钮，即可执行TIN地形拉伸闭合体操作。操作结束后会在指定的结果数据源下生成一个与数据集名称命名的模型数据集。示例效果图如下：
