布尔运算
使用说明
“布尔运算”功能是在场景中将TIN地形与模型数据进行求差运算或合并运算，得到新的TIN地形数据。
目前只支持单模型的布尔运算。
操作步骤
- 加载数据源。数据源需要包含模型数据集和TIN地形数据。添加到场景中的示范效果如下：

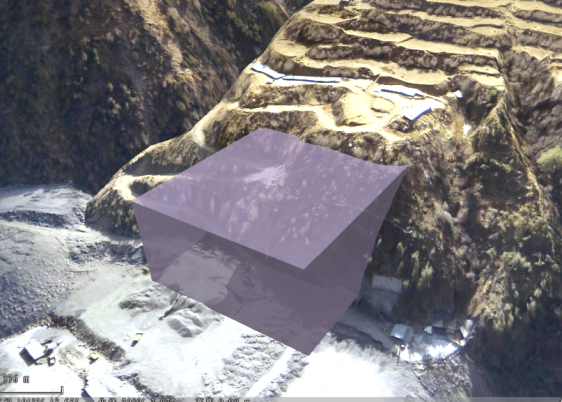

图：TIN地形和模型数据示范效果 - 打开布尔运算窗口。在“三维地理设计”选项卡中“TIN地形操作"中，单击“布尔运算”按钮，弹出布尔运算对话框。
- 通过
按钮添加或通过
按钮拾取在当前场景中加载的模型数据中选取与TIN地形进行布尔运算的模型对象。选取后可通过
按钮对模型数据进行删除或编辑“图层名字”和“模型ID”编辑参与操作的模型对象。 - 选择布尔运算操作。布尔运算包含求差和合并，单选进行的布尔运算操作。
- 点击“确定“进行布尔运算。示例数据求差的运算结果如下：

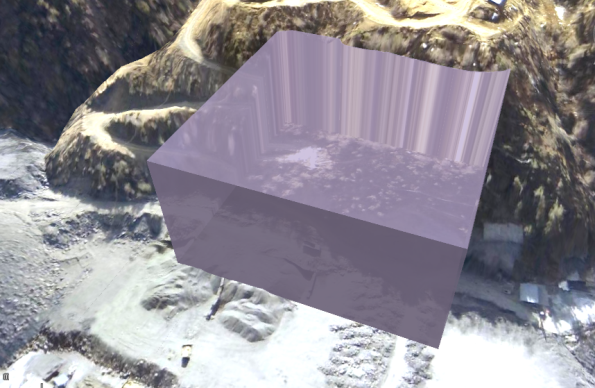

图：求差布尔运算结果效果图
注意
- 参与布尔运算的模型和TIN地形的坐标系单位应保持一致。若不一致，运算失败且会在输出窗口显示“请确认目标坐标系的单位是否一致”。
