道路工程设计

使用说明

道路工程设计功能可以根据地形瓦片(TIN)、三维线数据集以及相关参数信息快速构建道路、桥梁、隧道等模型。

功能入口

  • 三维地理设计选项卡->程序化建模组->道路工程设计按钮
  • 工具箱->三维地理设计->生成式设计

操作步骤

  1. 在工作空间管理器中打开目标数据源,然后将三维线数据加载至场景中。

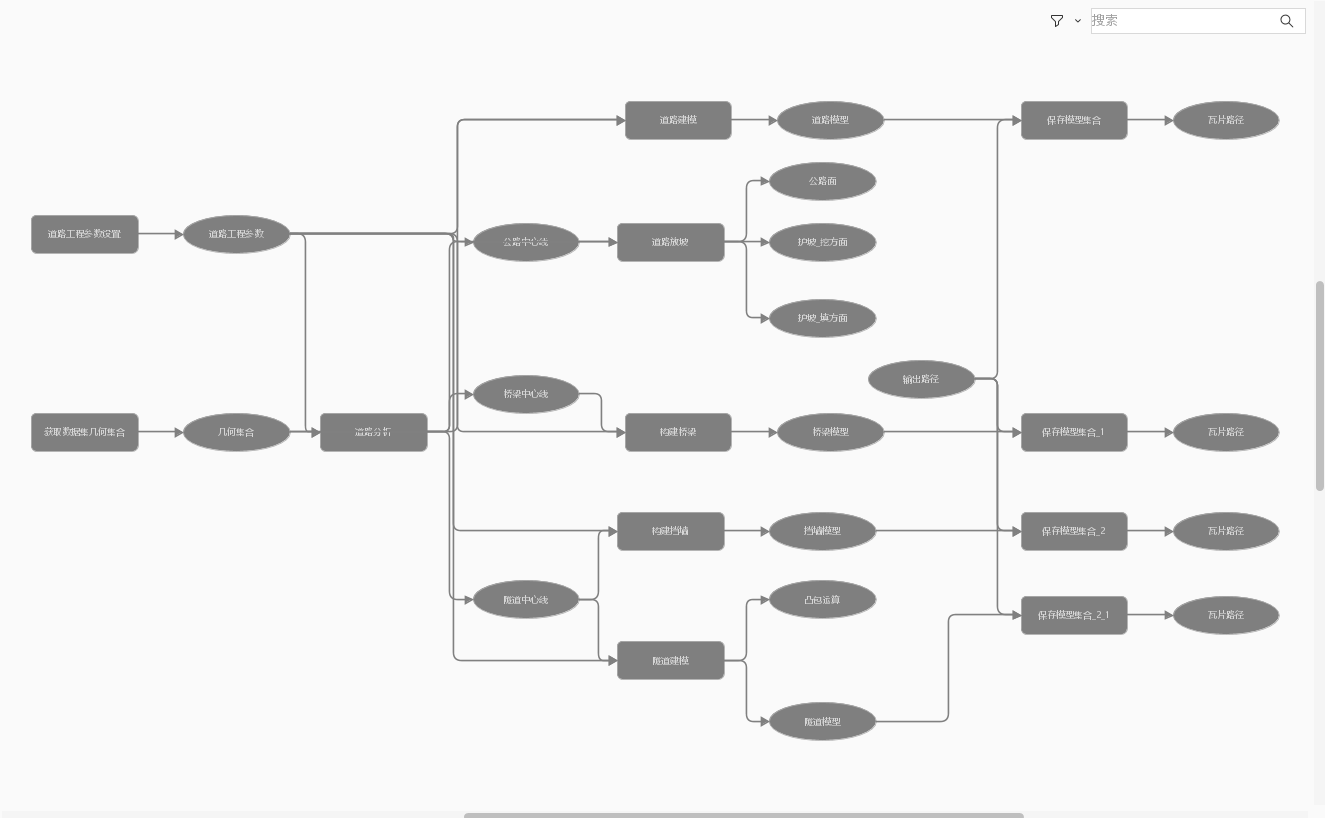

  2. 单击三维地理设计选项卡的程序化建模组中的道路工程设计,道路工程设计GPA工具链展开至画布。该工具链是工具箱->三维地理设计->生成式设计中各工具的串联。
  3. 道路工程参数设置:双击画布中道路工程参数设置工具,基于参数设置和TIN地形瓦片数据得到道路工程参数信息。打开的工具参数面板,设置相关参数。
    • 是经纬度:(可选)设置道路工程的道路中心线的坐标是否为经纬度,默认勾选。
    • TIN地形: 选择参与运算的TIN地形数据的配置文件(*.sct)。
    • 桥梁容差(米):(可选)设置桥梁容差大小,单位为米,默值为4.0。当道路中心线与对应地形之间的高度差大于指定桥梁容差时,将构建桥梁。
    • 隧道容差(米):(可选)设置隧道容差大小,单位为米,默认值为8.0。当道路中心线与对应地形之间的高度差小于指定隧道容差时,将构建隧道。
    • 护坡容差(米):(可选)设置护坡容差大小,单位为米,默认值为0.1。当道路边线与对应地形之前的高度差的绝对值大于指定护坡容差时,将构建护坡。
    • 护坡角度(度):(可选)设置护坡角度(护坡面与水平面的夹角),单位为度,默认值为35.0。
    • 护坡宽度:(可选)设置护坡宽度大小,单位为米,默认值为15.0。
    • 道路宽度(米):(可选)设置道路宽度,单位为米,默认值为6.0。
    • 道路厚度(米):(可选)设置道路厚度,单位为米,默认值为0.8。
    • 隧道半径:(可选)设置隧道半径,单位为米,默认值为3.0。如果需要根据盾构环管片构建隧道,该参数需要与盾构环管片的半径一致。
  4. 获取数据集几何集合:双击画布中获取数据集几何集合工具,该工具能够获取数据集中的所有几何对象,即将数据集中的对象输出为几何对象集合。打开的工具参数面板,设置相关参数。
    • 数据集: 选择待操作的源数据集。
  5. 道路分析:双击画布中道路分析工具,该工具能够基于道路中心线和道路工程参数分析得到公路中心线、隧道中心线、桥梁中心线。打开的工具参数面板,设置相关参数。
    • 道路中心线:输入道路中心线数据,由获取数据集几何对象工具的输出来指定。
    • 道路工程参数:输入道路工程参数,由道路工程参数设置工具的输出来指定。
  6. 道路建模:双击画布中道路建模工具,该工具能够基于道路中心线和道路工程参数构建得到道路模型实例数据。打开的工具参数面板,设置相关参数。
    • 道路中心线:输入道路中心线,由道路分析工具的输出来指定。
    • 道路工程参数:输入道路工程参数,由道路工程参数设置工具的输出来指定。
    • 纹理路径:(可选)选择道路纹理贴图文件,支持的格式包括:*.jpg、*png、*jpeg、*bmp。
  7. 道路放坡:双击画布中道路放坡工具,该工具能够基于道路中心线和道路工程参数生成护坡填方面数据、护坡挖方面数据和公路面数据。打开的工具参数面板,设置相关参数。
    • 道路中心线:输入道路中心线,由道路分析工具的输出来指定。
    • 道路工程参数:输入道路工程参数,由道路工程参数设置工具的输出来指定。
    • 目标数据源:选择存储结果数据的数据源。
    • 护坡_填方面:(可选)设置生成的护坡填方面数据的名称,默认名为护坡_填方面。
    • 护坡_挖方面:(可选)设置生成的护坡挖方面数据的名称,默认名为护坡_挖方面。
    • 道路面名称:(可选)设置生成的道路面数据的名称,默认名为公路面。
  8. 构建桥梁:双击画布中构建桥梁工具,该工具能够基于桥梁中心线和道路工程参数构建得到桥梁模型实例数据。打开的工具参数面板,设置相关参数。
    • 桥梁中心线:输入桥梁中心线,由道路分析工具的输出来指定。
    • 道路工程参数:输入道路工程参数,由道路工程参数设置工具的输出来指定。
    • 桥墩底部(CSG):输入桥墩底部模型数据。可以通过“打开”文件夹加载模型数据(*.csg/*.json),或者通过导出参数化对象工具的输出来指定。
    • 桥墩主体(CSG):输入桥墩主体模型数据。可以通过“打开”文件夹加载模型数据(*.csg/*.json),或者通过导出参数化对象工具的输出来指定。
    • 桥墩顶部(CSG):输入桥墩顶部模型数据。可以通过“打开”文件夹加载模型数据(*.csg/*.json),或者通过导出参数化对象工具的输出来指定。
    • 桥墩间距(米):(可选)设置相邻桥墩的间距大小,单位为米,默认值为30.0。
  9. 构建挡墙:双击画布中构建挡墙工具,该工具能够基于隧道中心线和道路工程参数构建得到挡墙模型实例数据。打开的工具参数面板,设置相关参数。
    • 隧道中心线:输入隧道中心线,由道路分析工具的输出来指定。
    • 是经纬度(可选):设置隧道中心线坐标是否是经纬度。
    • 道路工程参数    输入道路工程参数,由道路工程参数设置工具的输出来指定。
    • 挡墙长度:(可选)设置挡墙长度,单位为米,默认值为36。
    • 洞顶高度:(可选)设置隧道洞口顶与挡墙顶间距(米),默认8.5。挡墙高度由洞顶高度及隧道半径(盾构法时为管片半径)确定。
    • 墙体厚度:(可选)设置挡墙墙体的厚度,单位为米,默认值为4。
    • 墙体材质:(可选)选择挡墙墙体材质的纹理贴图文件,支持的格式包括:*.jpg、*png、*jpeg、*bmp。
  10. 隧道建模:双击画布中隧道建模工具,该工具能够基于道路中心线、道路工程参数、盾构环模型构建得到隧道模型实例数据和凸包模型。打开的工具参数面板,设置相关参数。
    • 隧道中心线:输入隧道中心线,由道路分析工具的输出来指定。
    • 道路工程参数:输入道路工程参数,由道路工程参数设置工具的输出来指定。
    • 盾构环管片(可选):输入盾构环管片模型文件的绝对存储路径。支持的模型文件格式包括:*.s3mb、*.3ds、*.dae、*.osgb、*.off、*.dxf、*.x、*.fbx、*.osg、*.gltf、*.stl、*.s3m、*.flt、*.obj、*.sgm。
  11. 保存模型集合:双击画布中保存模型集合工具,该工具能将各类模型实例数据保存至本地文件,可在Web端和PC端直接使用。打开的工具参数面板,设置相关参数。
    • 模型对象:输入模型实例数据,可以由构建桥梁、隧道建模、构建挡墙或道路建模等工具的输出来指定。
    • 存储路径: 输入结果数据的存储路径。
    • 瓦片名称:设置结果数据的名称。
  12. 设置完所有参数后,单击运行,即可执行道路工程设计操作。
